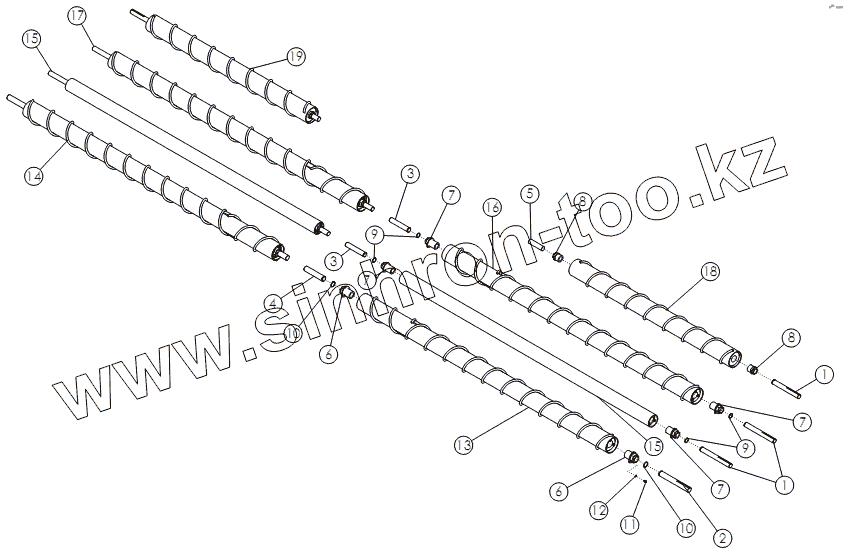

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s. FRONT CLEANING ROLLS 12R24
1
1
2
3
3
4
5
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 72542 | SHAFT-DRIVE | |
| 2 | 72539 | SHAFT-DRIVE | |
| 3 | 72543 | SHAFT-IDLER | |
| 4 | 72540 | SHAFT-IDLER | |
| 5 | 72794 | SHAFT-IDLER | |
| 6 | 64165 | Цанга | |
| 7 | 64163 | TRANTORQUE: 1.750 X 3.375 | |
| 8 | 58459 | HUB-TRANTORQUE 1.75 HD | |
| 9 | 64184 | RING-RETAINING 1.750 | |
| 10 | 64185 | RING - RETAINING 200 | |
| 11 | 1011599 | BOLT-HEX: .38 X .75 NC GR5 ZP | |
| 12 | 1011586 | WASHER-LOCK: .38 ZP | |
| 13 | 300631 | WLDMT-№1 LH SCROLLED-12R24-STD-TT | |
| 14 | 300632 | WLDMT-№1 RH SCROLLED-12R24-STD-TT | |
| 15 | 300633 | ASSY-№2 12R24-STD-TT | |
| 16 | 300634 | WLDMT-№3 LH SCROLLED-12R24-STD-TT | |
| 17 | 300635 | WLDMT-№3 RH SCROLLED-12R24-STD-TT | |
| 18 | 300636 | WLDMT-№4 LH SCROLLED-12R24-STD-TT | |
| 19 | 300637 | WLDMT-№4 RH SCROLLED-12R24-STD-TT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
