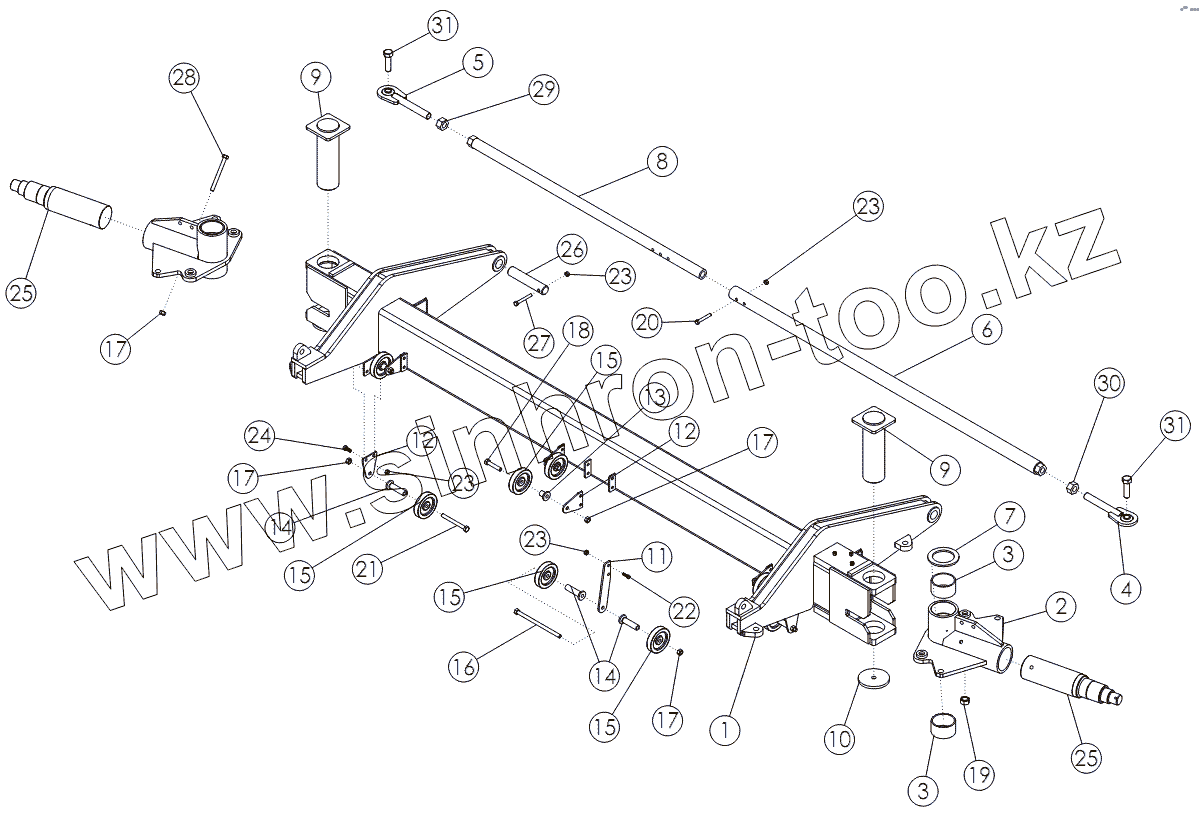

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s. STEERABLE STRUT ASSEMBLY
1
2
3
3
4
5
6
7
8
9
9
10
11
12
12
13
14
14
15
15
15
15
16
17
17
17
17
18
19
20
21
22
22
22
23
23
23
24
25
25
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 73070 | WLDMT-AXLE STEEARABLE | |
| 2 | 73078 | WLDMT-SPINDLE HOUSING | |
| 3 | 59205 | BUSHING - BORED 45 X 4025 | |
| 4 | 58203 | WLDMT-TIE ROD END LH | |
| 5 | 58186 | WLDMT-TIE ROD END RH | |
| 6 | 73096 | WLDMT-TIE ROD FEMALE | |
| 7 | 73097 | BEARING-CIRCULAR DISC | |
| 8 | 73100 | WLDMT-TIE ROD MALE | |
| 9 | 73092 | WLDMT-KING PIN | |
| 10 | 73105 | PLATE-KING PIN WASHER | |
| 11 | 72827 | PLATE-CENTER BOGIE | |
| 12 | 72263 | PLATE-BOGIE WHEEL | |
| 13 | 58971 | Втулка-проставка | |
| 14 | 64192 | Стойка ролика | |
| 15 | 53825 | Ролик 5 | |
| 16 | 72773 | BOLT-HEX: .63 X 11.00 NC GR5 ZP | |
| 17 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 18 | 65825 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 19 | 1016969 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 20 | 1017719 | BOLT-HEX: .50 X 3.25 NC GR5 ZP | |
| 21 | 1013068 | Болт 63x6.00 NC GR5 ZP | |
| 22 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 23 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 24 | 1011606 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 25 | 72096 | ASSY-SPINDLE 4.5 X 20.0 CR | |
| 26 | 72311 | PIN-AXLE MAIN | |
| 27 | 1029104 | Болт | |
| 28 | 1012913 | BOLT-HEX: .63 X 6.50 NC GR5 ZP | |
| 29 | 1011621 | NUT-HEX: 1.25 NC GR2 ZP | |
| 30 | 1030729 | NUT-HEX: 1.25 NC GR2 LH ZP | |
| 31 | 1032276 | BOLT - HEX: 100 X 350 NC GR8 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
