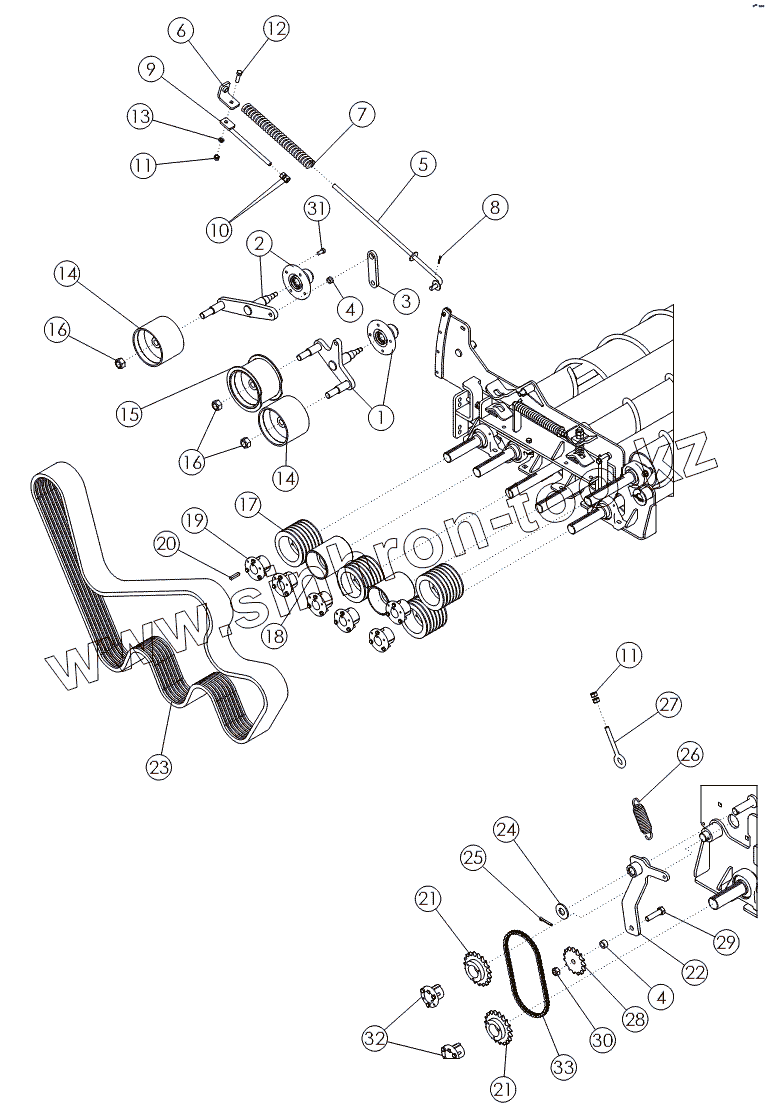

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s. REAR CLEANING ROLL DRIVE
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 72753 | ASSY-REAR TENSION IDLER | |
| 2 | 72749 | ASSY-REAR IDLER | |
| 3 | 72153 | LINK-REAR IDLER | |
| 4 | 53449 | Втулка | |
| 5 | 56711 | Направляющая | |
| 6 | 56708 | Угольник | |
| 7 | 56853 | Пружина | |
| 8 | 1019827 | Шплинт | |
| 9 | 56707 | Натяжная шпилька | |
| 10 | 1011578 | NUT-HEX: .63 NC GR2 ZP | |
| 11 | 1011577 | NUT-HEX | |
| 12 | 1011609 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 13 | 1011581 | WASHER-LOCK | |
| 14 | 50387 | Натяжной ролик | |
| 15 | 57933 | Натяжной ролик с ребордами | |
| 16 | 1016969 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 17 | 56646 | Шкив | |
| 18 | 56396 | Шкив гладкий | |
| 19 | 50335 | Переходная коническая втулка | |
| 20 | 50152 | KEY .38 X .38 X 2.00 | |
| 21 | 62106 | Звёздочка | |
| 22 | 72903 | WLDMT-IDLER MOUNT | |
| 23 | 72630 | V-BELT 6B173 | |
| 24 | 1020685 | WASHER-FLAT: 1.00 ZP | |
| 25 | 1016944 | PIN-COTTER: .25 X 2.00 ZP | |
| 26 | 52303 | SPRING, DOWN PRESSURE | |
| 27 | 52306 | BOLT-EYE | |
| 28 | 53651 | Натяжная звездочка | |
| 29 | 1013023 | Болт 63x2.50 NC GR5 ZP | |
| 30 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 31 | 1015558 | BOLT-HEX .50 X 1.00 NF GR5 ZP | |
| 32 | 53641 | Переходная коническая втулка | |
| 33 | 62110 | CHAIN - ROLLER 60H - 1R - 045 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
