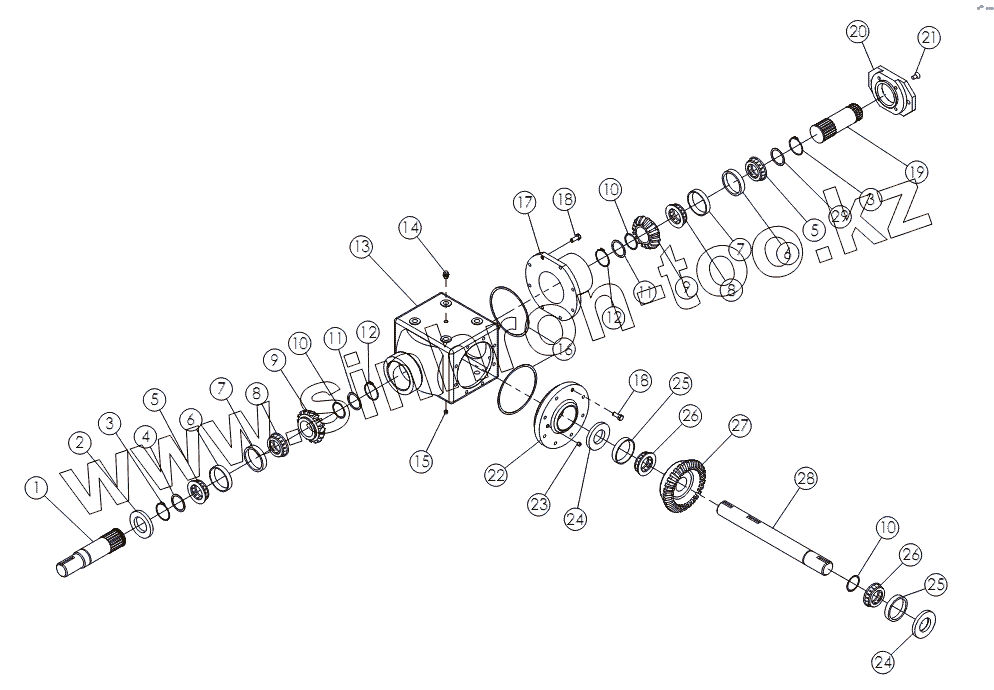

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s. GEARBOX (1.81:1) №62015
1
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
10
11
11
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 62721 | Вал | |
| 2 | 62722 | Сальник | |
| 3 | 62724 | Стопорное кольцо | |
| 4 | 62723 | Шайба 2.00х0.134 | |
| 5 | 62725 | Подшипник | |
| 6 | 62726 | Наружная обойма подшипника | |
| 7 | 62727 | Наружная обойма подшипника | |
| 8 | 62728 | Подшипник | |
| 9 | 62729 | Шестерня | |
| 10 | 62730 | Регулировочная шайба | |
| 11 | 62731 | Шайба 1.75х.179 | |
| 11 | 68599 | WASHER 175 X 135 | |
| 12 | 62732 | Стопорное кольцо | |
| 13 | 62733 | Корпус редуктора | |
| 14 | 64408 | Сапун | |
| 15 | 62735 | Заглушка | |
| 16 | 62736 | Прокладка | |
| 17 | 62737 | Ступица | |
| 18 | 62738 | Болт 38 х 1.00 | |
| 19 | 68597 | QUILL SHAFT | |
| 20 | 68596 | FLANGE: 'SAE B' -2.00 BOLT | |
| 21 | 62741 | Винт | |
| 22 | 62742 | Крышка | |
| 23 | 62743 | Заглушка 375 NPT | |
| 24 | 62744 | Сальник | |
| 25 | 62745 | Наружная обойма подшипника | |
| 26 | 62746 | Подшипник | |
| 27 | 64410 | Шестерня | |
| 28 | 64409 | Вал | |
| 29 | 68598 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
