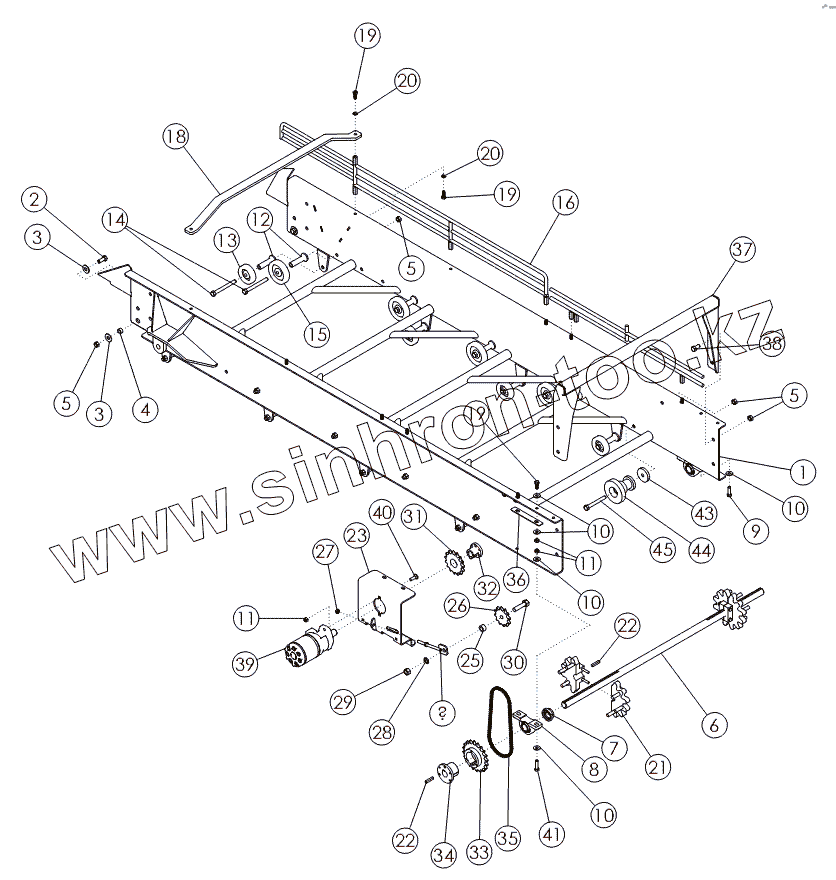

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s. ELEVATOR BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
5
6
7
8
9
10
10
10
10
11
11
12
13
14
15
16
18
19
19
19
20
20
21
21
22
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
57880 57880 Ремкомплект гидромотора
1 72756 WLDMT-ELEVATOR BOOM 12R
2 1014349 BOLT-HEX: .63 x 1.50 ND GR5 ZP
3 1013024 WASHER-FLAT: .63 ZP
4 53449 Втулка
5 1016595 NUT-TOPLOCK: .63 NC GR5 ZP
6 68650 Вал
7 52382 SEAL PROTECTOR 1.75
8 52405 BEARING-PILLOW 1-3/4
9 1011608 BOLT-HEX: .50 X 1.75 NC GR5 ZP
10 1014443 WASHER-FLAT: .50 ZP
11 1027461 NUT-TOPLOCK: .50 NC GR5 ZP
12 64192 Стойка ролика
13 53854 Ролик
14 1013068 Болт 63x6.00 NC GR5 ZP
15 53825 Ролик 5
16 64744 Решетка
17 58898 Решетка задняя
18 54803 Стяжка
19 1011606 BOLT-HEX: .50 X 1.25 NC GR5 ZP
20 1011581 WASHER-LOCK
21 68659 Звездочка
21 68658 SPROCKET - SPLIT 56MM
22 50152 KEY .38 X .38 X 2.00
23 72329 WLDMT-REDUCTION MOUNT REAR
24 63876 Шпилька
25 58086 Втулка
26 56334 Натяжная звездочка
27 1011591 NUT-JAM: .50 NC GR2 ZP
28 1012061 WASHER-LOCK: .75 ZP
29 1011620 NUT-HEX: .75 NC GR2 ZP
30 1012059 BOLT-HEX: .75 X 3.00 NC GR5 ZP
31 64155 Звездочка
32 53719 Переходная коническая втулка
33 56650 Звездочка
34 50335 Переходная коническая втулка
35 64654 Цепь
36 64732 Пластина
37 64578 Стяжка
38 1032509 BOLT-HEX: .63 X 1.25 NC GR5 ZP
39 57686 Большой гидромотор
40 1011660 BOLT-CRG: .50 X 1.50 NC GR5 ZP
41 1017708 BOLT-HEX: .50 X 2.25 NC GR5 ZP
42 64675 LINK OFFSET 80H
43 62932 Проставка
44 68664 ROLLER-STEP 5
45 1013935 BOLT - HEX: 63 X 450 NC GR5 ZP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
