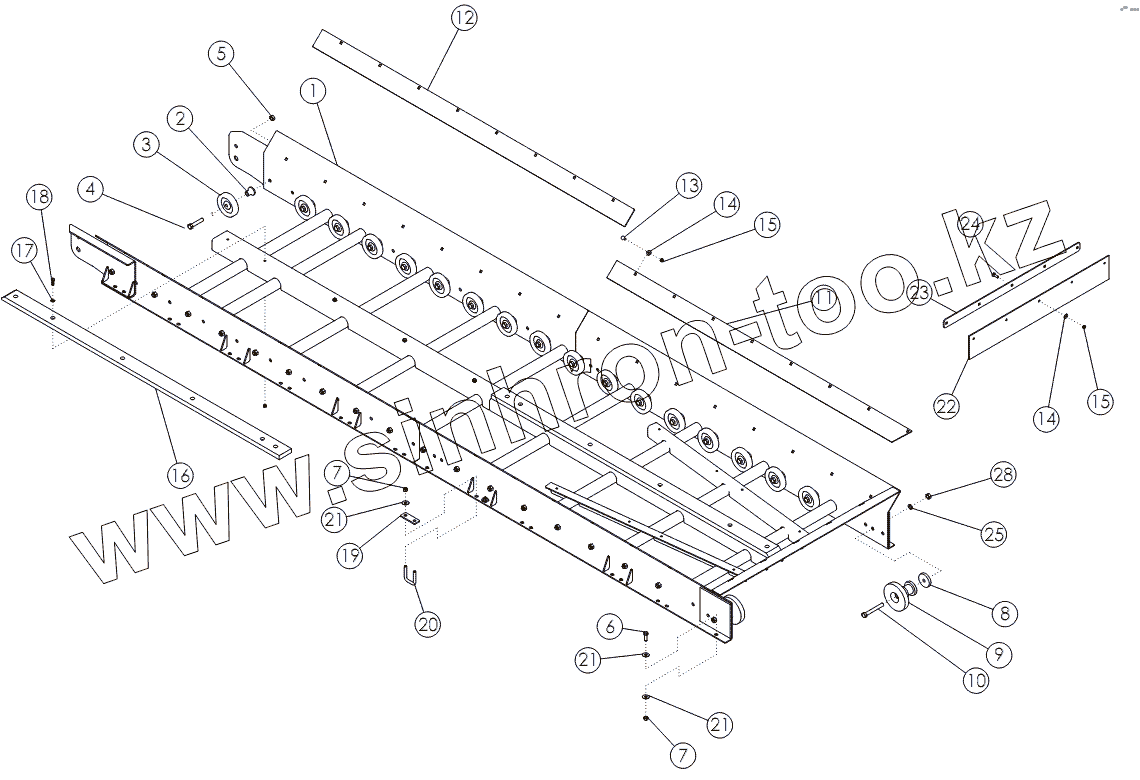

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s. ELEVATOR ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

20

21

21

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	72765		WLDMT-ELEV 12050
2	58971		Втулка-проставка
3	53825		Ролик 5
4	65825		BOLT-HEX: .63 X 3.25 NC GR5 ZP
5	1016595		NUT-TOPLOCK: .63 NC GR5 ZP
6	1011607		BOLT-HEX
7	1027461		NUT-TOPLOCK: .50 NC GR5 ZP
8	62932		Проставка
9	54042		Ролик 6
10	1016292		BOLT-HEX .63 X 5.50 NC GR5 ZP
11	72337		SHEET-BELT PROTECTOR LOWER
12	72338		SHEET-BELT PROTECTOR UPPER
13	59488		BOLT-CRG .38 X 1.00 NC GR5 ZP
14	1011828		Шайба
15	1016999		NUT-TOPLOCK: .38 NC GR5 ZP
16	69822		PLASTIC SLIDE
17	1014608		WASHER-FLAT: SAE .38 ZP
18	1011601		BOLT-HEX: .38 X 1.25 NC GR5 ZP
19	64748		Пластина
20	65658		U-BOLT .50 X 3 X 2.06 X 3
21	1014443		WASHER-FLAT: .50 ZP
22	64609		Фартук
23	64608		Пластина
24	1016362		BOLT-CRG: .38 X 1.25 NC GR5 ZP
25	1011813		WASHER-LOCK: .63 ZP
26	1011578		NUT-HEX: .63 NC GR2 ZP
27	72513		BELT-56MM ELEVATOR 12R
27	72514		BELT-50MM ELEVATOR 12R

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
