Каталог запасных частей к технике: Amity Single Disc Drill. MANIFOLD COMPONENTS - MAIN SPLITTER - 5"

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
5
6
6
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
11
12
14
15
16
17
17
18
19
20
21
22
23
24
25
27
28
29

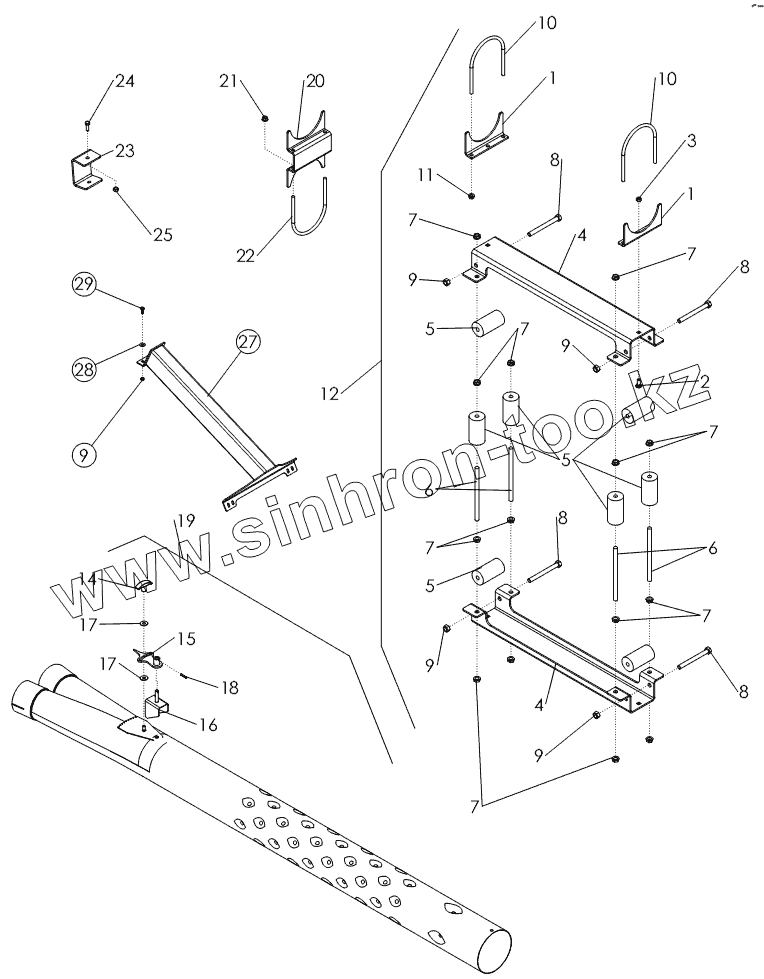

Позиция на иллюстрации Заводской номер детали Название детали
1 67056 PLATE-MUFFLER SADDLE 5 PC
2 59488 BOLT-CRG .38 X 1.00 NC GR5 ZP
3 1016999 NUT-TOPLOCK: .38 NC GR5 ZP
4 67555 PLATE-ROLLING MOUNT
5 66142 ROLLER-HORIZONTAL AND VERTICAL
6 66468 ROD-THREADED .50 X 8.00 ZP
7 1032506 NUT-FLANGE .50 NC GR5 ZP
8 1016660 BOLT-HEX .50 x 5.50 NC GR5 ZP
9 1027461 NUT-TOPLOCK: .50 NC GR5 ZP
10 1033298 U-BOLT RND .38 X 5.00 X 6.63 ZP
11 65720 NUT-FLANGE .38 NC GR2 ZP
12 33950 ASSY-ROLLING MNT GEN
13 34845 HOSE-URETHANE 5.00 X 12.5 FT
14 65983 GRIP-ADJUSTER
15 66114 WLDMT-MANIFOLD POINTER
16 66166 WLDMT-MANIFOLD DEFLECTOR ZP
17 1011828 Шайба
18 1025601 PIN-ROLL
19 66145 ASSY-FLOW DIVIDER 5 X 4 LONG
20 66931 PLATE-FLO DIV STAND 5
21 65720 NUT-FLANGE .38 NC GR2 ZP
22 1033298 U-BOLT RND .38 X 5.00 X 6.63 ZP
23 320299 PLATE-ROLLING MNT SHIM
24 1011598 BOLT-HEX: .31 X 1.00 NC GR5 ZP
25 1016999 NUT-TOPLOCK: .38 NC GR5 ZP
26 36154 CLAMP-5 SPIRAL
27 35880 WLDMT-FLOW DIV MOUNT
28 1014443 WASHER-FLAT: .50 ZP
29 1011606 BOLT-HEX: .50 X 1.25 NC GR5 ZP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
