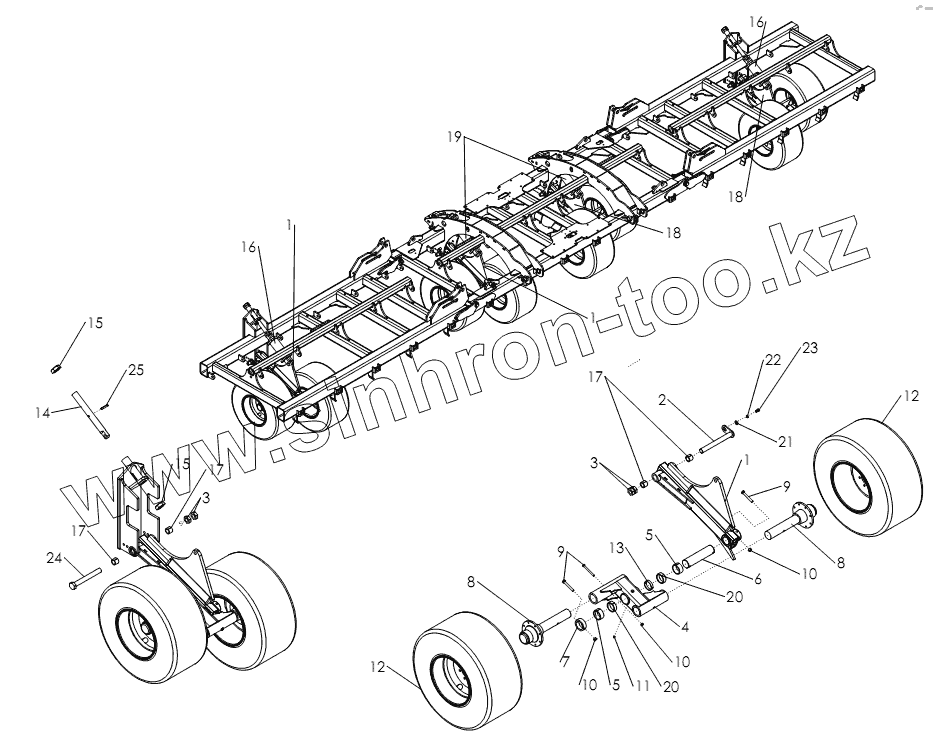

Каталог запасных частей к технике: Amity Single Disc Drill. LIFT WHEEL ASSEMBLY 40'
1
1
1
2
3
3
4
5
5
6
7
8
8
9
9
10
10
10
11
12
12
13
14
15
15
16
16
17
17
17
18
18
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320383 | 320383 | WHEEL-14 X 18 W/HOLE | |
| 320384 | 320384 | TIRE-440/55R18IMP 159A8/B TL | |
| 1 | 35417 | WLDMT-LIFT WHEEL MAIN LH | |
| 2 | 36055 | WLDMT-PIN W/FLAG 14 X 1.5 ZP | |
| 3 | 66504 | NUT-JAM 1.50 NC GR8 YZP | |
| 4 | 33480 | WLDMT-WALKING BEAM | |
| 5 | 33333 | SPLIT BUSHING, WALK BEAM | |
| 6 | 33486 | SHAFT, WALK BEAM | |
| 7 | 33361 | COLLAR, WALK BEAM | |
| 8 | 33358 | HUB AND SPINDLE, LIFT DRILL | |
| 9 | 320323 | BOLT-HEX .63 X 4.50 NC GR8 ZP | |
| 10 | 59316 | NUT-CENTERLOCK .50 NC GR5 ZP | |
| 11 | 1030883 | ZERK-GREASE .31 UNF STRAIGHT | |
| 12 | 320362 | TIRE-MNTD 440/55R18IMP 159A8/B TL | |
| 13 | 36280 | SPACER-SDD WALKBEAM BEARING | |
| 14 | 34383 | SCREW-LEVELER SDD | |
| 15 | 66503 | NUT-JAM 2.00 NC GR8 YZP | |
| 16 | 35380 | CYLINDER 40TP10-137ASAE | |
| 17 | 33489 | BUSHING-SPLIT 2.0 OD X 1.5 ID X 1.5 | |
| 18 | 35409 | WLDMT-LIFT WHEEL MAIN RH | |
| 19 | 35381 | CYLINDER 42TP10-150ASAE | |
| 20 | 35621 | BUSHING-SPLIT 3.5 OD X 3 ID X 1.0 | |
| 21 | 1014443 | WASHER-FLAT: .50 ZP | |
| 22 | 1011581 | WASHER-LOCK | |
| 23 | 1011096 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 24 | 35055 | BOLT-HEX 1.50 X12.375 UNC GR5 ZP | |
| 25 | 36287 | PIN-ROLL .50 X 3.00 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
