Каталог запасных частей к технике: Amity Single Disc Drill. LIFT ASSIST HYDRAULICS 50' AND 60'

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

20

20

21

22

23

24

25

25

25

25

26

27

28

30

31

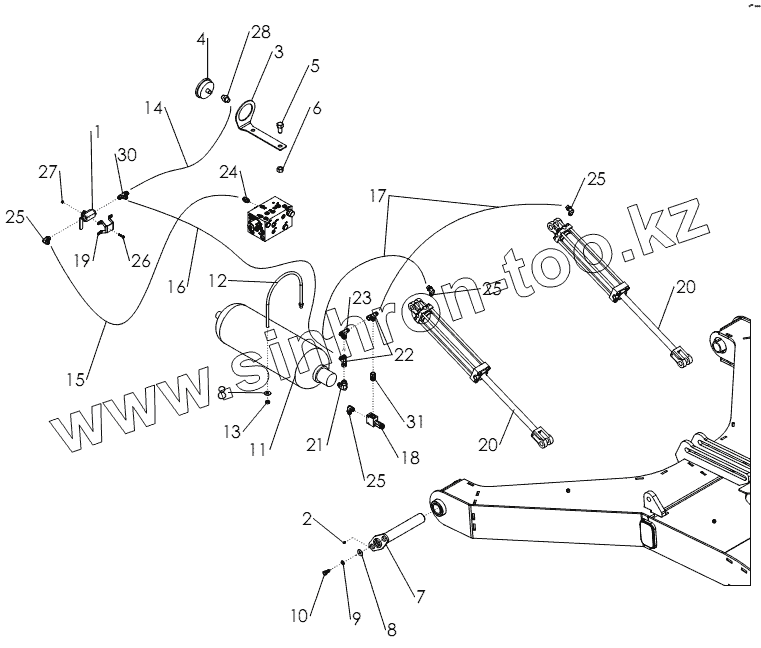

Позиция на иллюстрации	Заводской номер детали		Название детали
36038	36038		SEAL KIT FOR 35497
35497	35497		CYL-HYD 40TD16-150 SNGL ACT
35559	35559		CYL-HYD 30TD16-150 SNGL ACT
36037	36037		SEAL KIT FOR 35559
1	35554		VALVE-BALL№8 SAE
2	1011748		ZERK-GREASE
3	36292		MOUNT-PRESSURE GAUGE
4	36278		GAUGE-PRESSURE 4 PNL MNT
5	58367		BOLT-HEX .75 X 1.50 NC GR5 ZP
6	1017000		NUT-TOPLOCK
7	35210		WLDMT-PIN W/FLAG 12.5 X 2 ZP
8	1014443		WASHER-FLAT: .50 ZP
9	1011581		WASHER-LOCK
10	1011096		BOLT-HEX: .50 X 1.00 NC GR5 ZP
11	35674		ACCUMULATOR-HYD 5 GAL
12	35781		U-BOLT RND .50 X 9.40 X 10.50 ZP
13	1027461		NUT-TOPLOCK: .50 NC GR5 ZP
14	36311		HOSE .38 X 038 8FJX-8FJX 90
15	63901		HOSE .50 X 038 8FJX-8FJX
16	63675		HOSE .50 X 055 8FJX-8FJX
17	57011		HOSE .50 X 048 8FJX-8FJX
18	35672		VALVE-RELIEF 3500 PSI
19	35686		CLAMP-BALL VALVE
20	320055		SEAL KIT FOR 36188
20	36188		CYL-HYD 35TD16-150 SNGL ACT
21	35777		FTG-ELBOW 16MB-8MJ-90
22	63015		FTG-TEE 8MJ-8FJX-8MJ
23	66603		FTG-TEE: 8MJ-8MJ-8FJX
24	56226		FTG-ADAPTER: 8MB-8MJ
25	58560		FTG-ELBOW: 8MB-8MJ-90
26	1013940		BOLT: .25 X 1.25 NC ZP
27	1030946		NUT-TOPLOCK
28	66927		FTG-ADAPTER 8MJ-8FP
29	35673		DECAL-4 GAUGE 1900-2300 PSI
30	63016		FTG-TEE 8MB-8MJ-8MJ
31	56941		FTG-ADAPTER 8MB-8FJX

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
