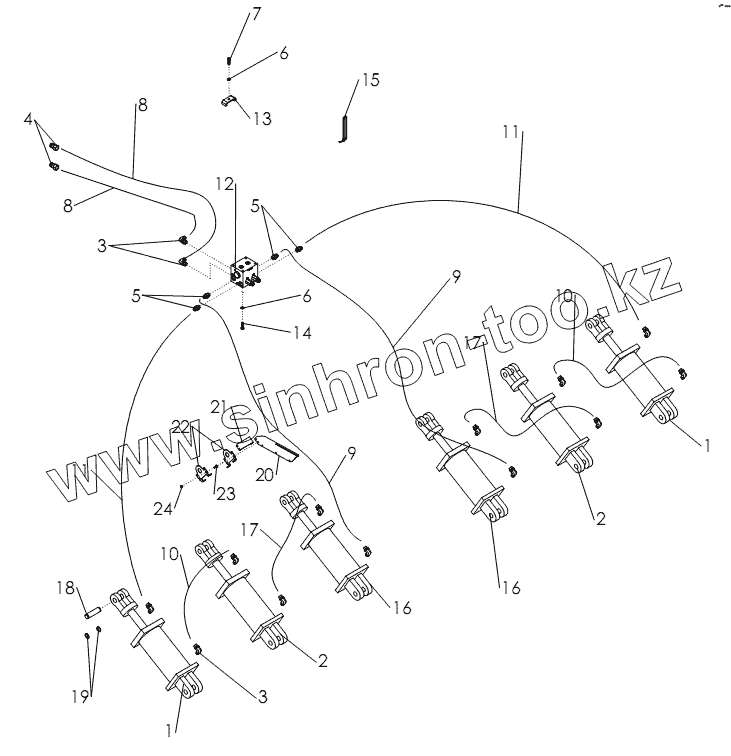

Каталог запасных частей к технике: Amity Single Disc Drill. DEPTH CONTROL ASSEMBLY 50' AND 60'
1
1
2
2
3
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 35971 | 35971 | SEAL KIT FOR 35380 | |
| 35679 | 35679 | HOSE .50 X 152 8FJX-8FJX | |
| 36273 | 36273 | CLEVIS-ROD CAST ADI 1.50 X 1.00 PIN - PAINTED | |
| 35232 | 35232 | SEAL KIT FOR 35382 | |
| 36415 | 36415 | HOSE .50 X 282 8FJX-8FJX | |
| 66597 | 66597 | HOSE .50 X 114 8FJX-8FJX | |
| 36272 | 36272 | CLEVIS-ROD CAST 1.25 X 1.00 PIN | |
| 320053 | 320053 | SEAL KIT FOR 35381 | |
| 36273 | 36273 | CLEVIS-ROD CAST ADI 1.50 X 1.00 PIN - PAINTED | |
| 1 | 35380 | CYLINDER 40TP10-137ASAE | |
| 2 | 35381 | CYLINDER 42TP10-150ASAE | |
| 3 | 58560 | FTG-ELBOW: 8MB-8MJ-90 | |
| 4 | 36290 | PIONEER TIP 8015-15P | |
| 5 | 56226 | FTG-ADAPTER: 8MB-8MJ | |
| 6 | 1011586 | WASHER-LOCK: .38 ZP | |
| 7 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 8 | 35764 | HOSE .50 X 306 8FJX-8MB | |
| 9 | 57011 | HOSE .50 X 048 8FJX-8FJX | |
| 10 | 35679 | HOSE .50 X 152 8FJX-8FJX | |
| 11 | 35681 | HOSE .50 X 342 8FJX-8FJX | |
| 12 | 35384 | VALVE-FLOW DIVIDER W/PO CHECK | |
| 13 | 50714 | CLAMP .50 ZP | |
| 14 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 15 | 65378 | TIE-NYLON CABLE 50№ X 11.75 | |
| 16 | 35382 | CYLINDER 45TP10-150ASAE | |
| 17 | 58377 | HOSE .50 X 172 8FJX-8FJX | |
| 18 | 320136 | PIN-1.000 X 3.375 HRD W/GROOVE | |
| 19 | 36430 | RING-RETAINING 1.00 | |
| 20 | 320315 | PLATE-WORK SWITCH SENSOR ARM | |
| 21 | 320313 | PLATE-WORK SWITCH MOUNT TOP | |
| 22 | 320314 | PLATE-WORK SWITCH MOUNT SIDE | |
| 23 | 68602 | BOLT-CRG: .25 X .75 NC GR5 ZP | |
| 24 | 1030946 | NUT-TOPLOCK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
