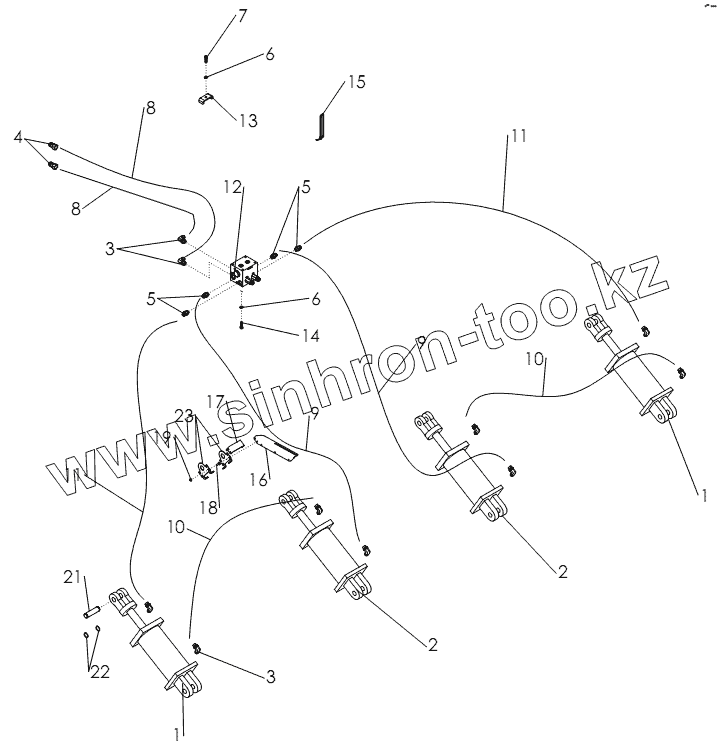

Каталог запасных частей к технике: Amity Single Disc Drill. DEPTH CONTROL ASSEMBLY 30'

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

5

6

6

7

8

8

9

9

10

10

11

11

12

13

14

15

16

17

18

19

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
35971	35971		SEAL KIT FOR 35380
35231	35231		SEAL KIT FOR 35381
1	35380		CYLINDER 40TP10-137ASAE
2	35381		CYLINDER 42TP10-150ASAE
3	58560		FTG-ELBOW: 8MB-8MJ-90
4	36290		PIONEER TIP 8015-15P
5	56226		FTG-ADAPTER: 8MB-8MJ
6	1011586		WASHER-LOCK: .38 ZP
7	1011600		BOLT-HEX: .38 X 1.00 NC GR5 ZP
8	35764		HOSE .50 X 306 8FJX-8MB
9	57011		HOSE .50 X 048 8FJX-8FJX
10	36009		HOSE .50 X 120 8FJX-8FJX
11	35679		HOSE .50 X 152 8FJX-8FJX
12	35384		VALVE-FLOW DIVIDER W/PO CHECK
13	50714		CLAMP .50 ZP
14	1011601		BOLT-HEX: .38 X 1.25 NC GR5 ZP
15	65378		TIE-NYLON CABLE 50№ X 11.75
16	320315		PLATE-WORK SWITCH SENSOR ARM
17	320313		PLATE-WORK SWITCH MOUNT TOP
18	68602		BOLT-CRG: .25 X .75 NC GR5 ZP
19	1030946		NUT-TOPLOCK
20	66508		SENSOR-WORK SWITCH
21	320136		PIN-1.000 X 3.375 HRD W/GROOVE
22	36430		RING-RETAINING 1.00
23	320314		PLATE-WORK SWITCH MOUNT SIDE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
