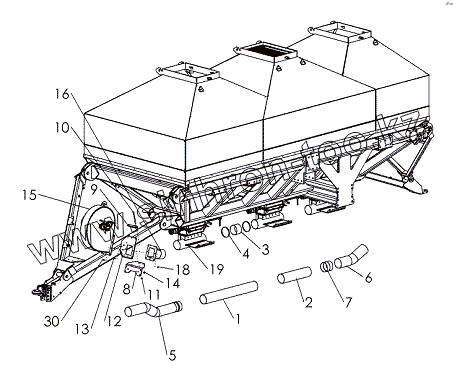

Каталог запасных частей к технике: Amity-5250. ASSY - SINGLE FAN TOW BETWEEN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 330372 | TUBE-SS LONG 6 | |
| 2 | 330373 | TUBE-SS SHORT 6 | |
| 3 | 330371 | SLEEVE STRAIGHT RUBBER | |
| 4 | 66221 | CLAMP-HOSE: №104 4.13 -7.00 | |
| 5 | 330393 | HOSE-KANAFLEX 100 URD 6.00 X 4FT | |
| 6 | 37762 | HELI-TUBE №1-1/4 UR | |
| 7 | 36155 | CLAMP-6 SPIRAL | |
| 8 | 330425 | WLDMT-FAN MOUNT TOW BETWEEN | |
| 9 | 330430 | PLATE-FAN MOUNT BOLTING | |
| 10 | 1032514 | BOLT-HEX | |
| 11 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 12 | 330423 | WLDMT-FAN MOUNT | |
| 13 | 1011607 | BOLT-HEX | |
| 14 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 15 | 330382 | ASSY-BLOWER REM RT176CW | |
| 16 | 330431 | WLDMT-FAN TRANSITION | |
| 18 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 19 | 330364 | ASSY-SINGLE AIR STREAM TUBE 6 | |
| 30 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
