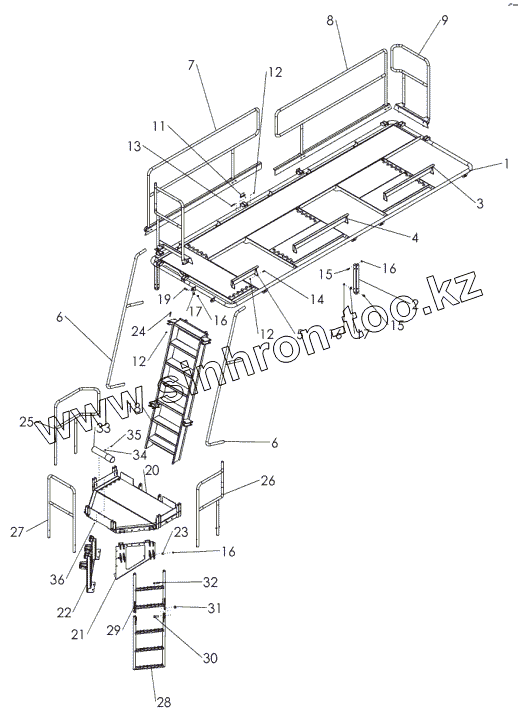

Каталог запасных частей к технике: Amity-5250. ASSY - CATWALKS AND RAILINGS AND LADDERS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
11
12
12
12
13
14
15
15
16
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 37370 WLDMT-MAIN CATWALK 525 BU
2 37361 PLATE-CATWALK BRACE
3 37365 WLDMT-KICK RAIL 38.25
4 37366 WLDMT-KICK RAIL 42
5 37367 WLDMT-KICK RAIL 20
6 37179 WLDMT-TUBE LADDER HANDRAIL
7 37395 WLDMT-FRONT SIDE HANDRAIL
8 37398 WLDMT-REAR SIDE HANDRAIL
9 37369 WLDMT-BACK HANDRAIL
10 37399 WLDMT-FRONT HANDRAIL
11 37661 SPRING PIN .38 X 2.50
12 1016999 NUT-TOPLOCK: .38 NC GR5 ZP
13 1015174 BOLT-HEX: .38 X 2.50 NC GF5 ZP
14 1011600 BOLT-HEX: .38 X 1.00 NC GR5 ZP
15 1011096 BOLT-HEX: .50 X 1.00 NC GR5 ZP
16 1027461 NUT-TOPLOCK: .50 NC GR5 ZP
17 1014443 WASHER-FLAT: .50 ZP
18 37255 WLDMT-LADDER
19 1011607 BOLT-HEX
20 37606 WLDMT-FRONT CATWALK
21 37580 WLDMT-CATWALK MOUNT LH
22 37585 WLDMT-CATWALK MOUNT RH
23 65254 TUBE-SPACER ZP
24 59390 BOLT-HEX: .38 X 2.25 NC G5 ZP
25 37591 WLDMT-RAILING RIGHT
26 37588 WLDMT-RAILING LEFT
27 37594 WLDMT-FRONT RAILING
28 37599 WLDMT-LOWER LADDER
29 37597 WLDMT-LADDER TOP
30 62412 BOLT-HEX: .75 X 1.75 NC GR5 ZP
31 101700 NUT-TOPLOCK: .75 NC GR5 ZP
32 1017719 BOLT-HEX: .50 X 3.25 NC GR5 ZP
33 234313 STORAGE TUBE-OWNERS MANUAL
34 1020416 WASHER-FLAT: .25 ZP
35 1011595 BOLT-HEX: .25 X .75 NC GR5 ZP
36 1030946 NUT-TOPLOCK
37 223329 HOLDER-LIGHT PLUG
38 1013423 BOLT-HEX: .25 X 1.00 NC GR5 ZP
39 1030946 NUT-TOPLOCK
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
