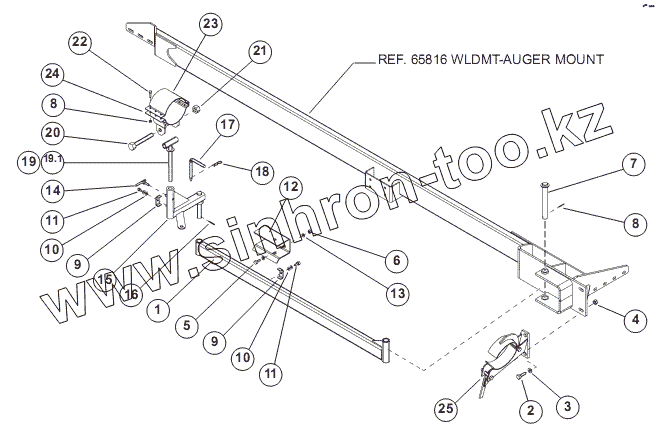

Каталог запасных частей к технике: Amity-2800 (3350). ASSY-AUGER MOUNTING COMPONENTS (8"/10")
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
19.1
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 65462 | WLDMT-LONG AUGER MOUNT PAINTED | |
| 2 | 1011623 | BOLT-HEX: .63 X 2.00 NC GR5 ZP | |
| 3 | 1013024 | WASHER-FLAT: .63 ZP | |
| 4 | 1011578 | NUT-HEX: .63 NC GR2 ZP | |
| 5 | 1011607 | BOLT-HEX | |
| 6 | 65313 | NUT-NYLOCK: .50 NC GR2 ZP | |
| 7 | 65479 | WLDMT-PIN | |
| 8 | 60965 | PIN-ROLL: .19 X 1.50 ZP | |
| 9 | 50714 | CLAMP .50 ZP | |
| 10 | 1011586 | WASHER-LOCK: .38 ZP | |
| 11 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 12 | 65486 | AUGER BRACKET-PAINTED | |
| 13 | 1014443 | WASHER-FLAT: .50 ZP | |
| 14 | 65488 | WLDMT-HANDLE | |
| 15 | 65468 | WLDMT-ARM SHORT PAINTED | |
| 16 | 1011726 | PIN-ROLL: .25 X 2.00 NP | |
| 17 | 65487 | PIN-LOCK | |
| 18 | 1016115 | PIN-HAIR: .19 X 3.25 ZP | |
| 19 | 65475 | WLDMT-PIVOT TUBE | |
| 19.1 | 64505 | GRIP-HANDLE RED 1 ID X 5.06 L | |
| 20 | 65721 | BOLT-HEX: 1.00 X 7.00 NC GR5 ZP | |
| 21 | 65684 | NUT-NYLOCK: 1.00 NC GR2 ZP | |
| 22 | 1011609 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 23 | 65909 | CLAMP-TOP BRACKET: 8 | |
| 66253 | 66253 | CLAMP-TOP BRACKET | |
| 24 | 65910 | CLAMP-BOTTOM BRACKET: 8 | |
| 66254 | 66254 | CLAMP-BOTTOM BRACKET | |
| 25 | 65911 | ASSY-CLAMP: 8 | |
| 66255 | 66255 | ASSY-CLAMP 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
