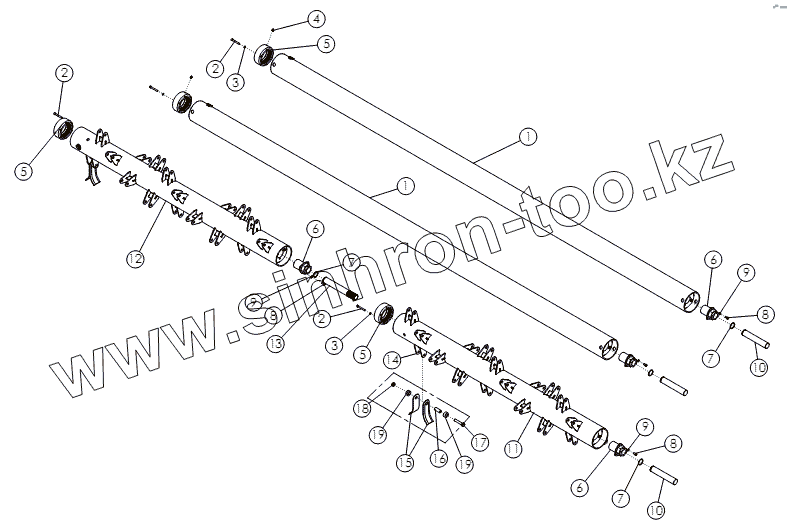

Каталог запасных частей к технике: Amity-2011 WIC 8-6 row. FLAIL T UBE ASSEMBLY

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

3

4

5

5

5

6

6

6

7

7

7

8

8

8

9

9

9

10

10

11

12

13

14

15

16

17

18

19

19

Позиция на иллюстрации	Заводской номер детали		Название детали
68626	68626		ASSY-STL CUP DRM LH 0822
68632	68632		ASSY-STL CUP DRM RH 0822
1	68490		FLAIL TUBE - 0822 TT
2	68417		SCREW: S-H-CAP .38 X 2.75 NC
3	68418		WASHER-LOCK: .38 HIGH COLLAR
4	1030766		ZERK-GREASE: .13 NPT
5	68412		DRIVE SLEEVE
6	64163		TRANTORQUE: 1.750 X 3.375
7	64184		RING-RETAINING 1.750
8	1011599		BOLT-HEX: .38 X .75 NC GR5 ZP
9	1011586		WASHER-LOCK: .38 ZP
10	68445		SHAFT-IDLER
11	68611		ASSY-STEEL DRUM LH 0822
12	68618		ASSY-STEEL DRUM RH 0822
13	68442		SHAFT-SPLINED COUPLING
14	68400		WLDMT-FLAIL HOLDER
15	58680		FLAIL-STEEL
16	68427		BUSHING-L KNIFE
17	65825		BOLT-HEX: .63 X 3.25 NC GR5 ZP
18	1016595		NUT-TOPLOCK: .63 NC GR5 ZP
19	68426		SPACER-L KNIFE
