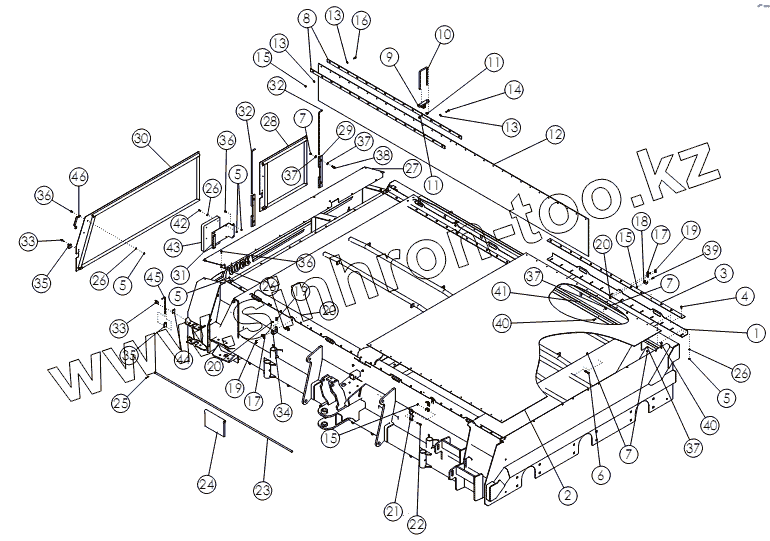

Каталог запасных частей к технике: Amity-2011 WIC 8-6 row. DOORS AND SHIELDS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
6
7
7
7
8
9
10
11
11
12
13
13
13
14
15
15
15
16
17
17
18
19
19
19
20
20
20
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
32
33
33
34
35
35
36
36
36
37
37
37
37
38
39
40
40
41
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 63148 WLDMT-DOOR
2 63147 TARP
3 63149 BRACKET-TOP STL DEF COVER
4 1013423 BOLT-HEX: .25 X 1.00 NC GR5 ZP
5 1030946 NUT-TOPLOCK
6 1011725 BOLT-HEX: .38 X 2.00 NC GR5 ZP
7 1016999 NUT-TOPLOCK: .38 NC GR5 ZP
8 63447 BAR-REAR FLAP
9 63448 WLDMT-REAR FLAP MOUNT
10 63458 U-BOLT: .50 X 9.25 X 4.00 X 9.25 ZP
11 1027461 NUT-TOPLOCK: .50 NC GR5 ZP
12 52358 FLAP-REAR
13 1011583 WASHER-FLAT: .31 ZP
14 1013424 BOLT-HEX: .31 X 1.75 NC GR5 ZP
15 1030700 NUT-TOPLOCK: .31 NC GR5 ZP
16 1011598 BOLT-HEX: .31 X 1.00 NC GR5 ZP
17 52239 HOOD BRACKET-LARGE
18 52237 ANCHOR BRACKET-LARGE
19 1013462 SCREW
20 1026591 NUT-K-LOCK: №10-24NC GR2 ZP
21 52238 RUBBER HOOK LARGE
22 1011285 BOLT-HEX .31 X 2.00 NC
23 64701 SHAFT-RETAINING SHIELD
24 64648 FLAP-RUBBER WR
25 1012375 PIN-COTTER: .19 X 1.50 NP
26 1020416 WASHER-FLAT: .25 ZP
27 68201 PANEL-TOP SHIELD
28 68386 WLDMT-REAR SIDE DOOR
29 72680 WLDMT-DOOR HINGE
30 68387 WLDMT-FRONT SIDE DOOR
31 68324 PLATE-DEF MANUAL CASE
32 51303 DOOR HINGE ROD ZP
33 1011974 RIVET-POP: .19 X .531 ZP
34 68320 TARP BRACKET
35 64140 WLDMT-DOOR LATCH ZP
36 68602 BOLT-CRG: .25 X .75 NC GR5 ZP
37 1011828 Шайба
38 1011601 BOLT-HEX: .38 X 1.25 NC GR5 ZP
39 1011597 BOLT-HEX: .31 X .75 NC GR5 ZP
40 1016362 BOLT-CRG: .38 X 1.25 NC GR5 ZP
41 68968 PLATE-DOOR CROSS 8R LH
41 68969 PLATE-DOOR CROSS 8R RH
42 1011595 BOLT-HEX: .25 X .75 NC GR5 ZP
43 64635 CASE-MANUAL STORAGE
44 69141 PLATE-DOOR LATCH SPACER
45 51304 DOOR LOCK ZP
46 68715 HANDLE-GRAB DOOR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
