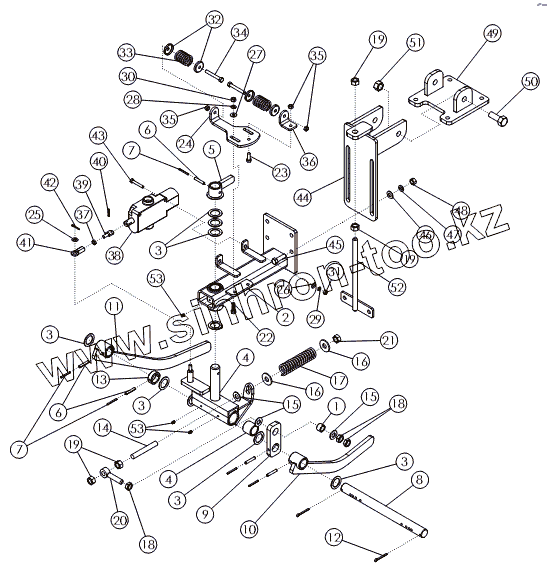

Каталог запасных частей к технике: Amity-2011 WIC 12 row. HYDRAULIC ROW FINDER
1
2
3
3
3
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 52567 | Втулка | |
| 2 | 62520 | Кронштейн копира | |
| 3 | 55206 | Шайба | |
| 4 | 51139 | Кронштейн копира | |
| 5 | 51130 | Рычаг | |
| 6 | 1030793 | PIN-ROLL: .31 X 1.75 ZP | |
| 7 | 1030798 | Штифт | |
| 8 | 51690 | Вал щупа | |
| 9 | 52566 | Пластина | |
| 10 | 51131 | Щуп копира левый | |
| 11 | 52564 | Щуп копира правый | |
| 12 | 1030797 | PIN-COTTER | |
| 13 | 51137 | Кольцо | |
| 14 | 52565 | Шпилька | |
| 15 | 1013004 | WASHER-FLAT: SAE .63 ZP | |
| 16 | 1013024 | WASHER-FLAT: .63 ZP | |
| 17 | 51692 | SPRING | |
| 18 | 1026259 | NUT-JAM: .63 NC GR2 ZP | |
| 19 | 1011578 | NUT-HEX: .63 NC GR2 ZP | |
| 20 | 51691 | Болт с проушиной | |
| 21 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 22 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 23 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 24 | 51129 | Кронштейн | |
| 25 | 1014608 | WASHER-FLAT: SAE .38 ZP | |
| 26 | 1020416 | WASHER-FLAT: .25 ZP | |
| 27 | 1011583 | WASHER-FLAT: .31 ZP | |
| 28 | 1011586 | WASHER-LOCK: .38 ZP | |
| 29 | 1029115 | WASHER-LOCK: .31 ZP | |
| 30 | 1011576 | NUT-HEX: .38 NC GR2 ZP | |
| 31 | 1011575 | NUT-HEX: .31 CN GR2 ZP | |
| 32 | 52582 | Шайба | |
| 33 | 51689 | Пружина | |
| 34 | 1019828 | BOLT-HEX .38 X 2.75 NC G5 ZP | |
| 35 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 36 | 51128 | Угольник | |
| 37 | 1030792 | Гайка | |
| 38 | 62350 | Гидрораспределитель | |
| 39 | 62540 | Проушина резьбовая | |
| 40 | 64157 | Штифт | |
| 41 | 51136 | Тяга | |
| 42 | 64570 | Штифт | |
| 43 | 1011285 | BOLT-HEX .31 X 2.00 NC | |
| 44 | 52181 | MOUNTING BRACKET | |
| 45 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 46 | 1011584 | WASHER-FLAT | |
| 47 | 1011581 | WASHER-LOCK | |
| 48 | 1011577 | NUT-HEX | |
| 49 | 62871 | WLDMT-BRACKET | |
| 50 | 1012060 | BOLT-HEX: .75 X 2.00 NC GR5 ZP | |
| 51 | 1013537 | NUT-TOPLOCK .75 NC GR5 ZP | |
| 52 | 62882 | Натяжная шпилька | |
| 53 | 1011748 | ZERK-GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
