Каталог запасных частей к технике: Amity-2011 WIC 12 row. DRIVE TRAIN

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

9

10

10

11

12

13

14

15

15

16

16

17

18

19

20

21

22

23

24

24

25

26

27

27

28

29

29

29

30

31

31

31

32

33

33

34

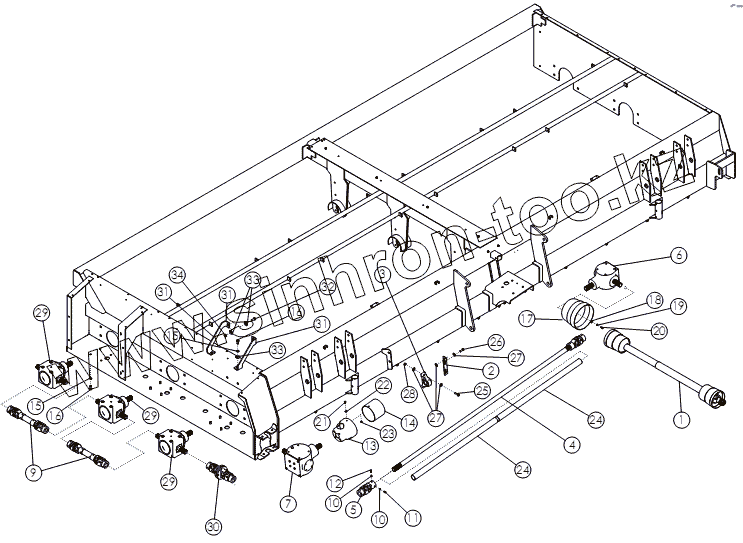

Позиция на иллюстрации	Заводской номер детали		Название детали
69682	69682		CONSTANT VELOCITY PTO 1.75
68068	68068		GEARBOX-S2125 1:1.93 T
69680	69680		STANDARD PTO 1.75
52402	52402		STANDARD PTO 1.38
1	69681		CONSTANT VELOCITY PTO 1.38
2	68274		PLATE-BEARING SUPPORT
3	52405		BEARING-PILLOW 1-3/4
4	300111		SHAFT-CROSS 12R SPLINED
5	69683		U-JOINT 1-3/420 SPLINED
6	68065		GEARBOX-S2125 1.35:1 L
7	68066		GEARBOX-S2125 1.35:1 L W/OVERRUN CLUTCH
8	68067		GEARBOX-S2125 1.35:1 T
9	52397		DRIVELINE-SIDE
10	1013519		NUT-JAM: .38 NC GR2 ZP
11	1030708		SCREW-SET: C-P .38 X .75 NC GR8
12	1030709		SCREW-SET: C-P .38 X 1.00 NC GR8
13	63972		SHIELD CONE-SMALL DRILLED
14	52372		FLAP-RUBBER INSERT
15	1011813		WASHER-LOCK: .63 ZP
16	68449		BOLT-HEX: M16 X 2.0 X L30
17	52389		SHIELD CONE-LARGE
18	1011828		Шайба
19	1011586		WASHER-LOCK: .38 ZP
20	68450		BOLT-HEX: M10 X 1.5 X L20
21	1011597		BOLT-HEX: .31 X .75 NC GR5 ZP
22	1011583		WASHER-FLAT: .31 ZP
23	1030700		NUT-TOPLOCK: .31 NC GR5 ZP
24	68275		COVER-CROSS SHAFT 49.50
25	1011608		BOLT-HEX: .50 X 1.75 NC GR5 ZP
26	1011607		BOLT-HEX
27	1014443		WASHER-FLAT: .50 ZP
28	1027461		NUT-TOPLOCK: .50 NC GR5 ZP
29	68067		GEARBOX-S2125 1.35:1 T
30	68443		COUPLER-U-JOINT
31	68970		PLATE-GEARBOX SUPPORT
32	72063		BOLT-HEX: .63 X 1.50 NC GR5 ZP
33	1013024		WASHER-FLAT: .63 ZP
34	1016595		NUT-TOPLOCK: .63 NC GR5 ZP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
