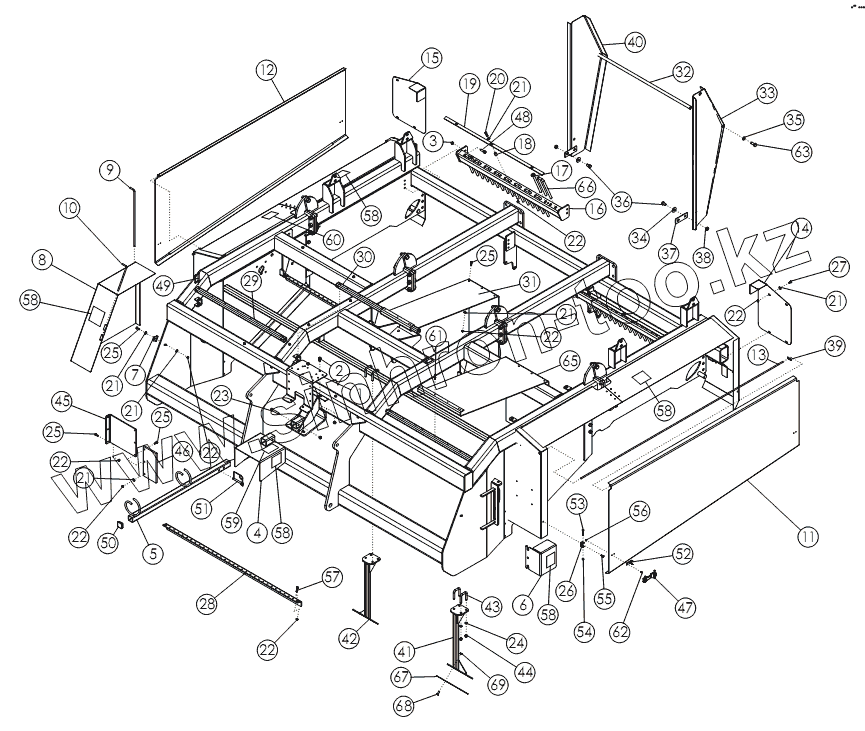

Каталог запасных частей к технике: Amity-2007 WIC 6 row. Защитные щитки и кожухи

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
21
22
22
22
22
22
22
22
23
24
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
58
58
58
59
60
61
62
63
65
67
68
69
Позиция на иллюстрации Заводской номер детали Название детали
1 62883 Пластина для крепления
2 1011096 BOLT-HEX: .50 X 1.00 NC GR5 ZP
3 1027461 NUT-TOPLOCK: .50 NC GR5 ZP
4 63354 Щиток
5 54800 WLDMT-HOSE SUPPORT
6 52901 Щиток
7 52894 Петля
8 51295 Щиток
9 51303 DOOR HINGE ROD ZP
10 51304 DOOR LOCK ZP
11 51188 Боковая крышка лев.
12 51189 Боковая крышка правая
13 51292 Дверной пруток стержень
14 62198 Щиток
15 62199 Щиток
16 58008 Кронштейн
17 58009 Палец
18 58446 Втулка
19 58447 Пластина
20 1011603 BOLT-HEX: .38 X 1.75 NC GR5 ZP
21 1011828 Шайба
22 1016999 NUT-TOPLOCK: .38 NC GR5 ZP
23 1011611 BOLT-HEX: .50 X 3.00 NC GR5 ZP
24 1011581 WASHER-LOCK
25 1011600 BOLT-HEX: .38 X 1.00 NC GR5 ZP
26 52237 ANCHOR BRACKET-LARGE
27 1011599 BOLT-HEX: .38 X .75 NC GR5 ZP
28 53247 Уголок
29 63865 Квадрат
30 63866 Квадрат
31 58961 Фартук
32 56754 Труба
33 56257 Щиток
34 1013024 WASHER-FLAT: .63 ZP
35 1011813 WASHER-LOCK: .63 ZP
36 1032509 BOLT-HEX: .63 X 1.25 NC GR5 ZP
37 56256 Пластина
38 1016595 NUT-TOPLOCK: .63 NC GR5 ZP
39 53687 Клипса 14x1.94 ZP
40 56258 Щиток
41 57705 Дефлектор
42 57706 Дефлектор центральный
43 65658 U-BOLT .50 X 3 X 2.06 X 3
44 1011577 NUT-HEX
45 63868 Щиток м\р 45см
45 68434 Щиток м\р 50см
45 51331 Щиток м\р 56см
46 51680 Отражатель
47 52238 RUBBER HOOK LARGE
48 1011608 BOLT-HEX: .50 X 1.75 NC GR5 ZP
49 59101 Булавка
50 63869 CAPLUG-2 SQ
51 52408 SPRING PIN .50, X 3.50,
52 52239 HOOD BRACKET-LARGE
53 1011285 BOLT-HEX .31 X 2.00 NC
54 1030700 NUT-TOPLOCK: .31 NC GR5 ZP
55 1011597 BOLT-HEX: .31 X .75 NC GR5 ZP
56 1026591 NUT-K-LOCK: №10-24NC GR2 ZP
57 1011602 BOLT-HEX: .38 X 1.50 NC GR5 ZP
58 52335R Табличка
59 52336R Табличка
60 53740R Табличка
61 1011974 RIVET-POP: .19 X .531 ZP
62 1013462 SCREW
63 1014349 BOLT-HEX: .63 x 1.50 ND GR5 ZP
64 64635 CASE-MANUAL STORAGE
65 68161 Фартук
67 68425 Пластина
68 1011600 BOLT-HEX: .38 X 1.00 NC GR5 ZP
69 1016999 NUT-TOPLOCK: .38 NC GR5 ZP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
