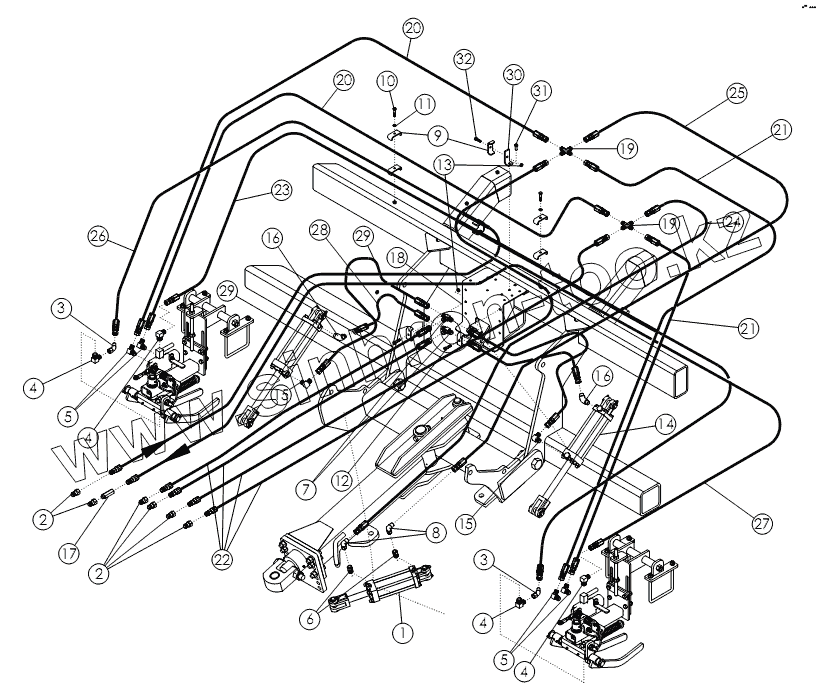

Каталог запасных частей к технике: Amity-2007 WIC 6 row. Гидросхема двойного копира и сцепки

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

4

5

5

6

7

8

9

10

11

12

13

14

15

15

16

16

17

18

19

19

20

20

21

21

22

23

24

25

26

27

28

29

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	58891		CYLINDER-HYDRAULIC 4 X 8, 3000
2	53631		PIONEER TIP 8010-4
3	57663		FTG-ELBOW: 8MJ-8FJX-45
4	57664		Фитинг
5	57665		Фитинг
6	56941		FTG-ADAPTER 8MB-8FJX
7	57667		FTG-TEE: 8MJ-8MJ-8MJ
8	63017		Фитинг
9	50714		CLAMP .50 ZP
10	1011603		BOLT-HEX: .38 X 1.75 NC GR5 ZP
11	1011586		WASHER-LOCK: .38 ZP
12	1011602		BOLT-HEX: .38 X 1.50 NC GR5 ZP
13	1016999		NUT-TOPLOCK: .38 NC GR5 ZP
14	62082		Цилиндр
15	58560		FTG-ELBOW: 8MB-8MJ-90
16	58515		FTG-ELBOW: 8MB-8MJ-45
17	64736		Обратный клапан
18	62883		Пластина для крепления
19	68160		FTG-CROSS: 8MJ
20	1028860		Гидрошланг
21	1024421		HOSE .50 X 060 8FJX-8FJX
22	57675		Гидрошланг
23	58378		Шланг гидравлический 50x182
24	64087		Гидрошланг
25	57012		Гидрошланг
26	1015401		Гидрошланг
27	63667		Гидрошланг
28	57677		Гидрошланг
29	57676		Гидрошланг
30	68180		Прижим
31	1011600		BOLT-HEX: .38 X 1.00 NC GR5 ZP
32	1011601		BOLT-HEX: .38 X 1.25 NC GR5 ZP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
