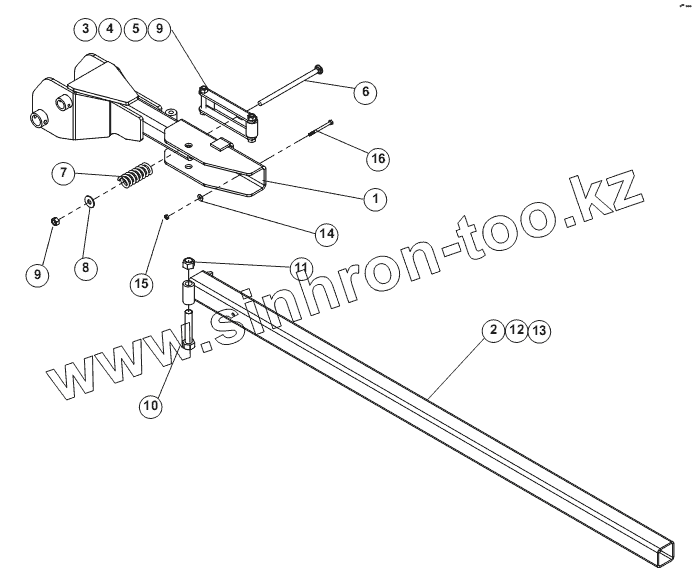

Каталог запасных частей к технике: Amity Air Double Disc Drill. MARKER ASSEMBLY

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	60554		WLDMT-PIVOT ARM RH
1	60589		WLDMT-PIVOT ARM LH
2	60585		WLMDT-EXT ARM 8'
3	60577		PLATE-F.C.
4	60649		BUSHING ZP
5	1011611		BOLT-HEX: .50 X 3.00 NC GR5 ZP
6	58852		BOLT-CRG .50 X 9.00 NC GR2 ZP
7	60545		SPRING
8	1014443		WASHER-FLAT: .50 ZP
9	1027461		NUT-TOPLOCK: .50 NC GR5 ZP
10	1011625		BOLT-HEX .75 X 4.00 NC GR5 ZP
11	1017000		NUT-TOPLOCK
12	58854		SCREW-SET SQHD .50 X 1.50 NC
13	1011591		NUT-JAM: .50 NC GR2 ZP
14	1020416		WASHER-FLAT: .25 ZP
15	1030946		NUT-TOPLOCK
16	1013898		BOLT-HEX .25 X 2.00 NC GR5 ZP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
