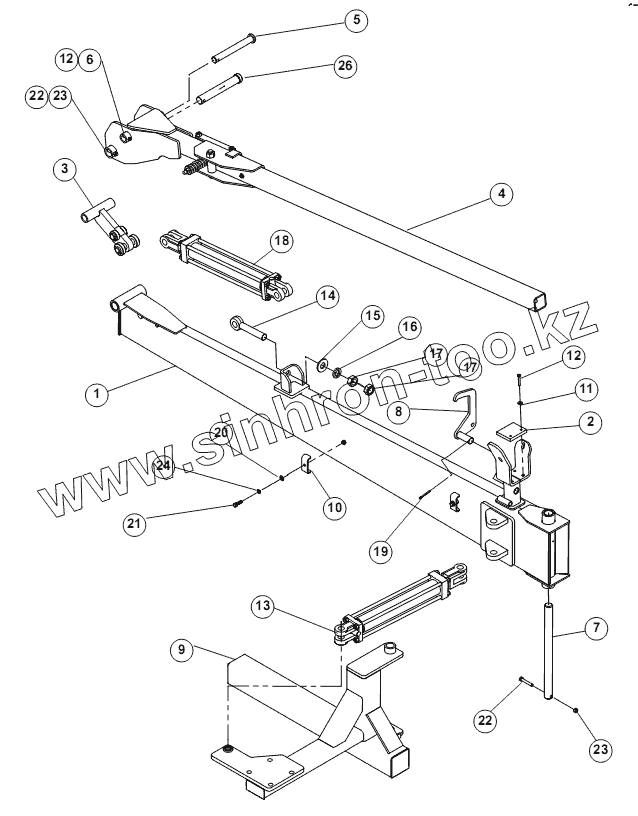

Каталог запасных частей к технике: Amity Air Double Disc Drill. MARKER ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
22
23
23
24
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60609 | 60609 | WLDMT-CHANNEL F-RH 8' | |
| 60674 | 60674 | WLDMT-CHANNEL LH-10' | |
| 60673 | 60673 | WLDMT-CHANNEL RH 10' | |
| 60605 | 60605 | WLDMT-ARM RH | |
| 60604 | 60604 | WLDMT-SUPPORT HOOK RH | |
| 60641 | 60641 | ASSY-BREAKAWAY ARM RH 8' | |
| 1 | 60578 | WLDMT-CHANNEL F-LH 8' | |
| 2 | 60612 | SPACER-RUBBER | |
| 3 | 60954 | ASSY-MARKER LINKAGE | |
| 4 | 60639 | ASSY-BREAKAWAY ARM LH 8' | |
| 5 | 60584 | WLDMT-SHAFT | |
| 6 | 1030946 | NUT-TOPLOCK | |
| 7 | 60527 | SHAFT | |
| 8 | 60553 | WLDMT-SUPPORT HOOK LH | |
| 9 | 60557 | WLDMT-ARM LH | |
| 10 | 50714 | CLAMP .50 ZP | |
| 11 | 1020416 | WASHER-FLAT: .25 ZP | |
| 12 | 1016853 | BOLT-KHEX .25 X 1.75 NC GR5 ZP | |
| 13 | 60552 | CYLINDER-HYD 2.75 X 12 | |
| 14 | 62081 | BOLT-EYEBOLT 1.00 X 6.00 GR8 | |
| 15 | 1020685 | WASHER-FLAT: 1.00 ZP | |
| 16 | 1013539 | WASHER-LOCK: 1.00 ZP | |
| 17 | 1012664 | NUT-HEX: 1.00 NC GR2 ZP | |
| 18 | 60551 | CYLINDER-HYD 2.5 X 12 | |
| 19 | 1030797 | PIN-COTTER | |
| 20 | 1014608 | WASHER-FLAT: SAE .38 ZP | |
| 21 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 22 | 59390 | BOLT-HEX: .38 X 2.25 NC G5 ZP | |
| 23 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 24 | 1011586 | WASHER-LOCK: .38 ZP | |
| 25 | 1014443 | WASHER-FLAT: .50 ZP | |
| 26 | 60944 | SHAFT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
