5. A501 Крышка передняя с насосом масляным, маслозаборник

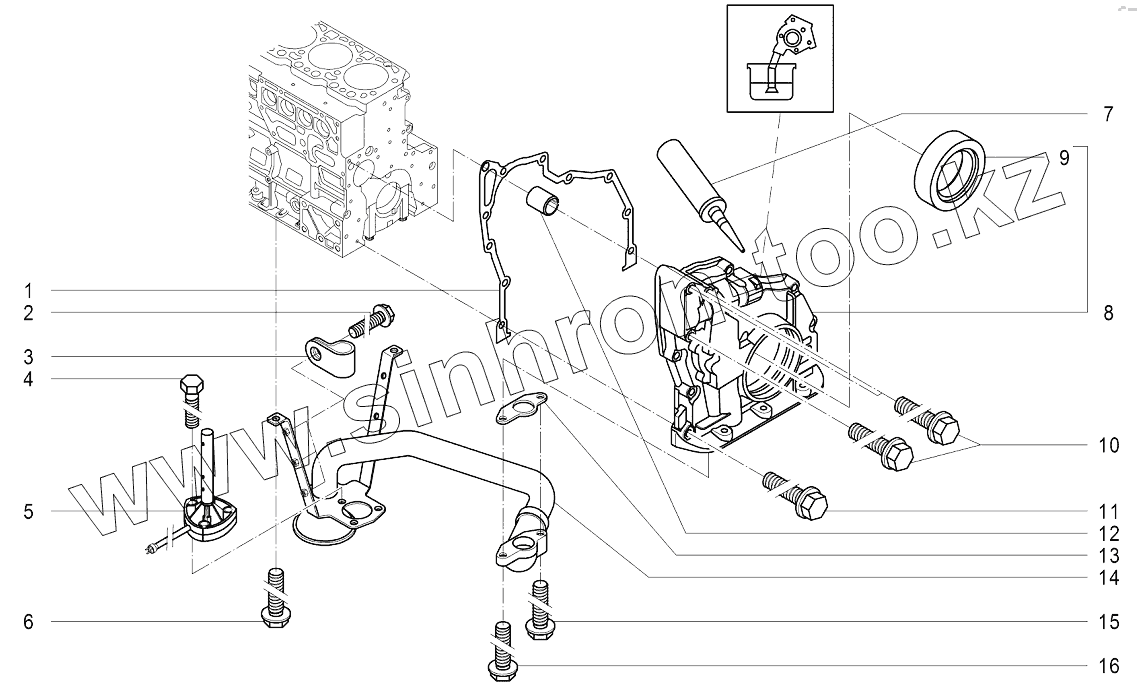

Каталог запасных частей к технике: Агротехмаш АТМ-7360. A501 Крышка передняя с насосом масляным, маслозаборник

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано АТМ-5280 (2014) АТМ-7360 (2014)

Схема > Не выбрано A002 Установка двигателя A103 Крышка головки цилиндров, прокладки, крепеж A104 Картер масляный A105 Вал коленчатый, маховик, шкивы A106 Шатун и поршень A108 Вал распределительный, привод клапанов A110 Привод вспомогательных агрегатов A201 Установка бака топливного A206 Установка топливной системы СОМЗа A208 Радиатор охлаждения топливный A209 Фильтр грубой очистки топлива A210 Насос топливный, фильтр тонкой очистки топлива A212 Блок управления, топливопровод A301 Насос высокого давления, топливопровод A302 Рейка топливная A303 Инжектор A304 Коллектор выпускной в сборе A305 Коллектор выпускной в сборе A307 Турбокомпрессор A308 Установка воздушного фильтра A501 Крышка передняя с насосом масляным, маслозаборник A502 Щуп для измерения уровня масла A504 Установка маслоохладителя A601 Насос системы охлаждения A602 Термостат A603 Установка вентилятора A604 Установка вентилятора A605 Трубопровод системы охлаждения A607 Установка системы охлаждения B201 Установка моста заднего B202 Картер заднего моста B203 Балка моста правая B204 Балка моста левая B205 Блок сателлитов B207 Сцепление дифференциала B208 Тормозной блок в сборе D101 Установка ручного тормоза E101 Колонка рулевая E102 Насос-дозатор рулевого управления E201 Комплект колес F101 Тягово-сцепное устройство F102 Балка прицепная F103 Установка задней навески CAT4N F104 Установка тяги центральной G201 Установка гидравлической системы базовой G204 Система гидравлики задней навески G205 Система сбора масла G206 Коллектор G210 Рукава и трубы гидросистемы тормозов G211 Гидроаккумуляторы гидросистемы тормозов G212 Система гидравлики заднего моста G215 Гидравлический привод стояночного тормоза G216 Гидравлика без вторичного насоса и гидравлика переднего моста G218 Насос гидравлический G220 Блок гидрораспределителей G221 Управление гидрораспределителями и стояночны тормозом G222 Механизм управления гидрораспределителем G223 Рычаг управления 1, 2 секцией гидрораспределителя G224 Рычаг управления 3 секцией гидрораспределителя H101 Жгуты проводов моторного отсека, блок управления H102 Генератор H103 Разъемы подключения H104 Установка стартера H105 Установка кабельканалов H106 Датчики, реле H205 Радиооборудование H206 Плафон освещения салона H302 Фары рабочего освещения передние H303 Фары рабочего освещения задние H402 Установка АКБ H404 Блок предохранителей H501 Электрооборудование кабины и подлокотника H502 Жгуты проводов ЭСУД H503 Жгут проводов передних стоек H504 Жгут проводов кабины H505 Жгут проводов крыши H506 Жгут проводов рулевой колонки H507 Жгут проводов блока питания ZE H508 Жгуты проводов задних крыльев H509 Жгут проводов подлокотника H510 Установка электрики модуля H511 Жгут проводов главный H512 Жгут проводов трансмиссии H513 Провода стартера, генератора, кабины H515 Жгут проводов капота K101 Сиденье водителя в сборе K103 Установка механизмов управления K104 Плита монтажная с педалью сцепления K105 Плита монтажная с педалями тормоза K106 Плита монтажная с педалью газа K107 Зеркало заднего вида внутреннее M101 Установка компрессора кондиционера M104 Система кондиционирования, вентиляции и отопления кабины M301 Комплект ЗИП двигателя M302 Комплект ЗИП двигателя M303 Шоферский инструмент A001 Двигатель в сборе A101 Блок цилиндров A102 Головка блока цилиндров A107 Крышка задняя A109 Детали механизма газораспределения A202 Бак топливный в сборе A203 Кронштейн топливного бака A204 Кронштейн топливного бака нижний A205 Труба всасывающая A207 Фильтры очистки топлива A211 Топливопровод A306 Коллектор впускной в сборе A309 Фильтр воздушный A310 Система подачи воздуха A401 Коллектор выпускной A402 Установка системы выпуска отработавших газов A503 Сапун с трубопроводами A505 Трубопровод масляный A506 Трубопроводы масляные A606 Трубопровод системы охлаждения A608 Бачок расширительный, трубопроводы A609 Рукава и трубки системы охлаждения A610 Радиатор отопителя кабины, трубопроводы A702 Кожух радиатора A701 Установка радиаторов A801 Компрессор A803 Ресивер A804 Кран тормозной A805 Клапан управления тормозами A802 Установка пневматической системы однопроводной B101 Установка трансмиссии B206 Дифференциал B209 Трубопроводы B210 ВОМ задний B301 Установка моста переднего неподрессоренного B302 Гидроцилиндр управления B303 Картер моста B304 Суппорт B305 Коническая передача B306 Дифференциал B307 Колесный редуктор B308 Вал карданный B309 Корпус поворотный B310 Установка датчика B311 Установка датчика B312 Установка датчика C001 Установка несущей части F105 Установка тяг F106 Установка рычагов F201 Установка груза балластного G202 Кронштейны гидравлической системы G203 Бак гидравлический G207 Клапаны и коллектор гидравлической системы G208 Система гидравлики мостов G209 Гидравлическая система рулевого управления G213 Кронштейны привода стояночного тормоза G214 Гидравлическая система охлаждения масла G217 Гидравлика без силового выхода G219 Блок гидрораспределителей механический H107 Детали крепежа H201 Электрооборудование панели левой H202 Электрооборудование панели правой H203 Электрооборудование панели механизмов рулевого управления H204 Электрооборудование рулевой колонки H207 Электрооборудование подлокотника H301 Электрооборудование капота H304 Электрооборудование передних стоек H305 Электрооборудование задних крыльев H401 Монтажный блок H403 Установка розетки прицепа H514 Провода АКБ K001 Установка кронштейнов кабины жестких K002 Каркас кабины K003 Монтаж крыши K102 Сиденье пассажира K201 Облицовка кабины K203 Панель кабины левая K204 Панель кабины правая K205 Облицовка стоек кабины K207 Подлокотник K208 Звукоизоляция K202 Потолок кабины K206 Панель облицовочная рулевой колонки K302 Стекла боковые в сборе K303 Двери в сборе K304 Стекло заднее в сборе K301 Остекление кабины K401 Установка капота K404 Замок капота K407 Установка ящика инструментального K414 Зеркала заднего вида K402 Капот в сборе K403 Установка кожухов капота K405 Установка ящика АКБ K406 Лестница дополнительная K408 Установка лестницы левой K409 Установка задних крыльев и уширителей широких K410 Установка крыла заднего левого K411 Установка крыла заднего правого K412 Установка уширителей широких K413 Установка номерного знака M102 Установка компрессора кондиционера M103 Испаритель M201 Стеклоомыватели M202 Стеклоочистители

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	90004566		Уплотнение
2	90001954		Болт
3	90004673		Хомут
4	90004672		Болт с шестигранной головкой
5	90004671		Датчик
6	90001538		Болт
7	90004567		Прокладка жидкая
8	90004574		Крышка передняя
9	90001587		Сальник
10	90004565		Болт с шестигранной головкой
11	90001505		Болт
12	90001550		Втулка фиксирующая
13	90004669		Уплотнение
14	90004670		Маслозаборник
15	10002745		Болт
16	90001703		Болт с шестигранной головкой

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
