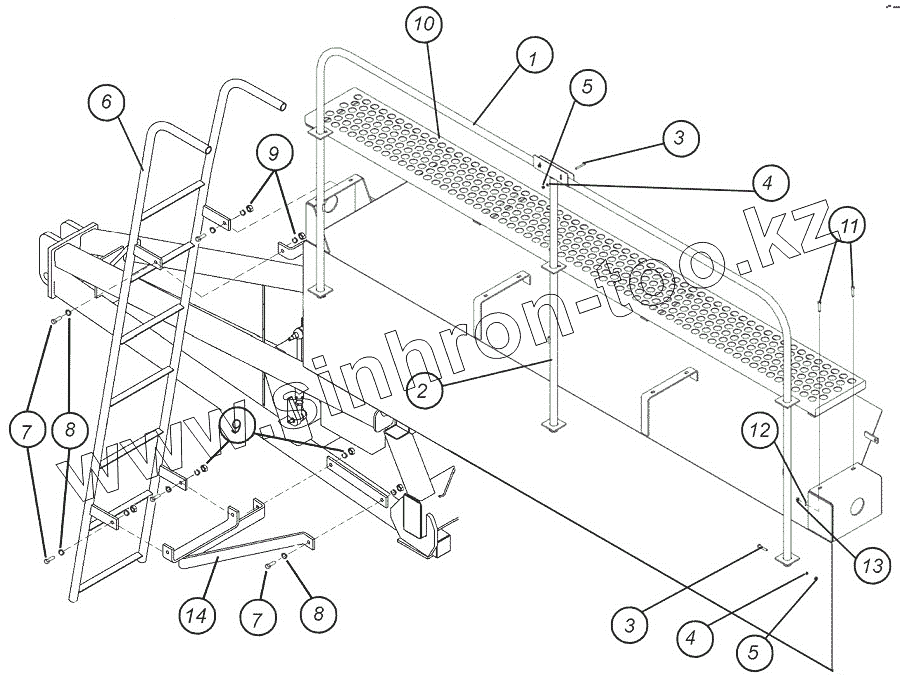

Каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б. Поручни, лестница, площадка
1
2
3
3
4
4
5
5
5
5
6
7
7
8
8
9
9
9
9
9
9
10
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А51.00.07.00.00 | Поручень | |
| 2 | Т389.00.08.00 | Стойка | |
| 3 | Болт М6х50 | Болт | |
| 4 | Шайба плоская O6 мм | Шайба плоская | |
| 5 | Гайка М6 | Гайка | |
| 5 | Шайба пружинная | Шайба пружинная | |
| 6 | А51.00.02.00.00 | Лестница | |
| 7 | Болт М12х35 мм | Болт | |
| 8 | Шайба плоская O12 мм | Шайба плоская | |
| 9 | Гайка М12 | Гайка | |
| 9 | Шайба пружинная | Шайба пружинная | |
| 10 | А51.00.01.00.00 | Площадка | |
| 11 | Болт М10х25 мм | Болт | |
| 12 | Шайба плоская O10 мм | Шайба плоская | |
| 13 | Гайка М10 | Гайка | |
| 13 | Шайба пружинная | Шайба пружинная | |
| 14 | А51.00.10.00.00 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
