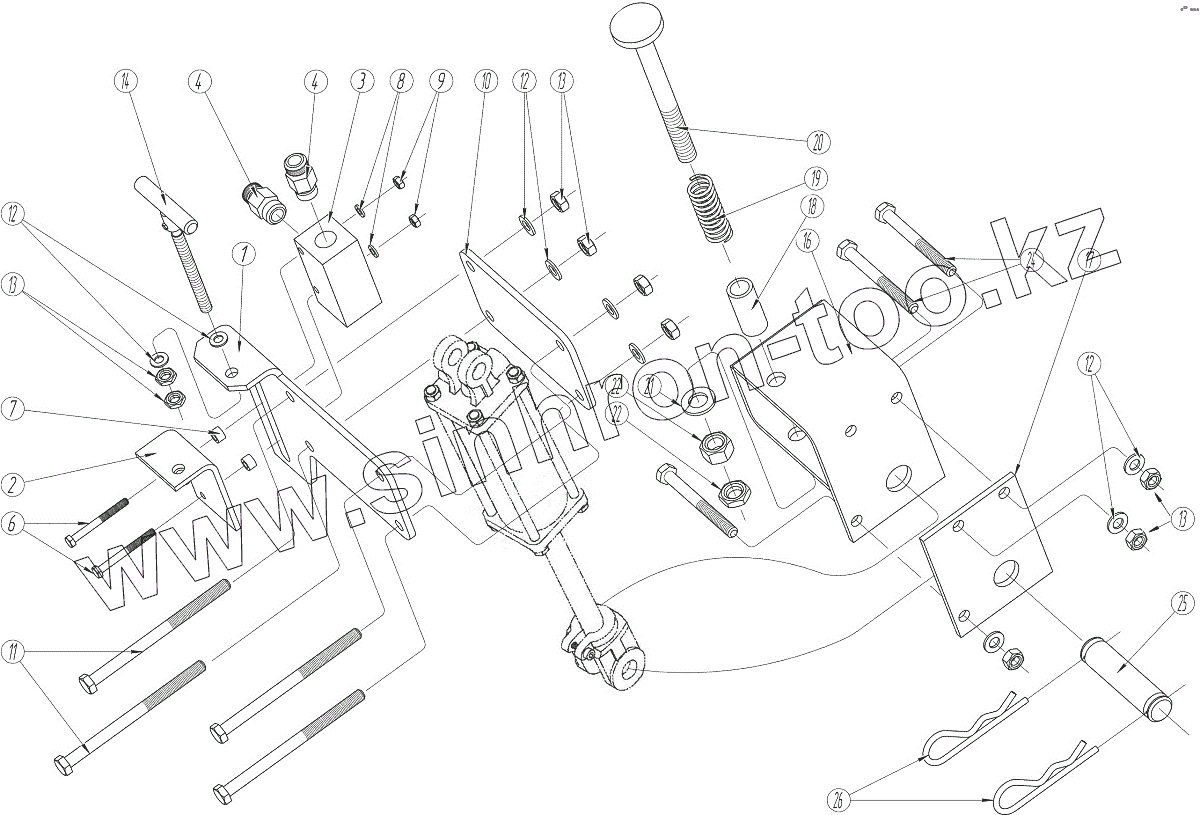

Каталог запасных частей к технике: Агро ТОМЬ ПК-12,5. Кронштейны клапана регулировки длины хода
1
2
3
4
4
6
7
8
9
10
11
12
12
12
13
13
13
14
16
17
18
19
20
21
22
22
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НПК 10,6-23.00.001 | Кронштейн | |
| 2 | НПК 10,6-23.01.000 | Кронштейн регулирования глубины | |
| 3 | 810-445С (102-342А) | Клапан регулировки длины хода | |
| 4 | НПК 10.6-19.03.000 | Штуцер | |
| 6 | Болт М6-6gх60.46.019 | Болт | |
| 7 | НПК 10.6-23.00.004 | Втулка | |
| 8 | Шайба плоская O6 | Шайба плоская | |
| 9 | Гайка М6 | Гайка | |
| 10 | НПК 10.6-23.00.002 | Пластина | |
| 11 | Болт М10х150 | Болт | |
| 12 | Шайба плоская O10 | Шайба плоская | |
| 13 | Гайка М10 | Гайка | |
| 14 | НПК 10.6-23.03.000А | Винт | |
| 15 | Гайка М10 | Гайка | |
| 16 | НПК 10.6-24.01.000 | Кронштейн | |
| 17 | НПК 10.6-24.00.001 | Пластина | |
| 18 | НПК 10.6-24.00.003А | Втулка | |
| 19 | НПК 10.6-24.00.002 | Пружина | |
| 20 | НПК 10.6-24.02.000А | Винт | |
| 21 | Шайба плоская O16 | Шайба плоская | |
| 22 | Гайка М16 | Гайка | |
| 24 | Болт М10х100.49.019 | Болт | |
| 25 | НПК10.6-00.00.013 | Ось | |
| 26 | 0100435 | Чека |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
