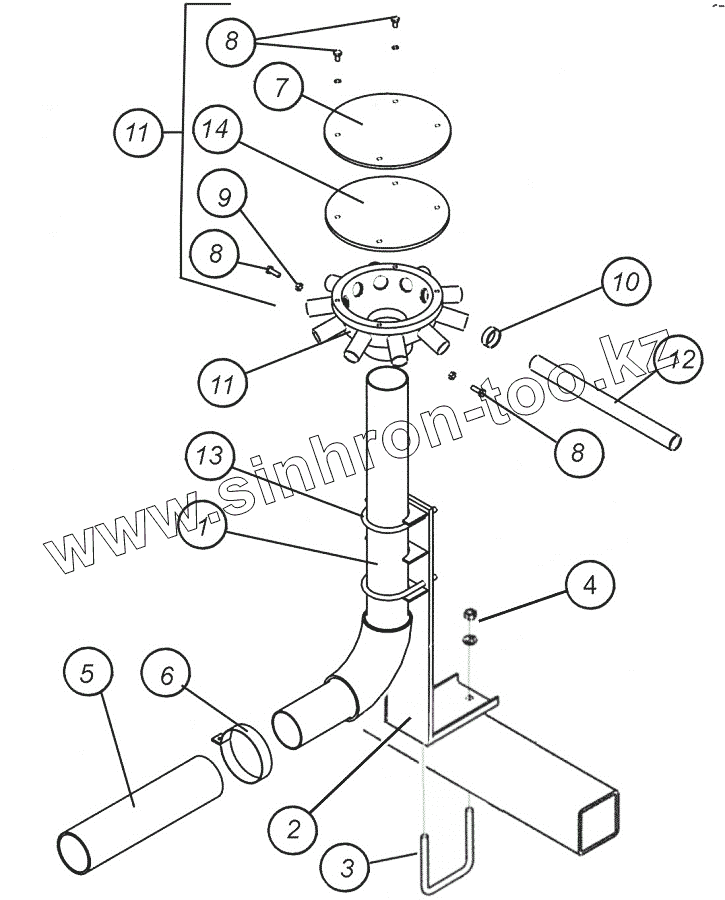

Каталог запасных частей к технике: Агро ТОМЬ ПК-10. Вторичный коллектор-распределитель
1
2
3
4
4
5
6
7
8
8
8
9
10
10
11
11
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т394.05.02.00 | Труба вторичного распределителя | |
| 2 | 1026249 | Кронштейн вторичного распределителя | |
| 3 | 1023564-01 | Стремянка | |
| 3а | 1027633М-00.00.02 | Стремянка | |
| 4 | Гайка М12 | Гайка | |
| 4 | Шайба пружинная | Шайба пружинная | |
| 5 | 1012984 | Шланг | |
| 6 | 1013236 | Хомут | |
| 7 | Т394.05.01.02 | Крышка | |
| 8 | Болт М6х22 мм | Болт | |
| 9 | Гайка М6 | Гайка | |
| 10 | 1012979 | Хомут | |
| 10 | 1012979 | Хомут | |
| 11 | Т394.05.01.00-11 | Распределитель вторичный | |
| 11 | Т394.05.01.00-13 | Распределитель в сборе | |
| 12 | 1012985 | Шланг | |
| 13 | 51-12003033 | Хомут | |
| 14 | Т394.05.01.04 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
