Каталог запасных частей к технике: Агро ТОМЬ ПК-10. Вентилятор 6" с гидроприводом
2
2
3
4
5
6
6
6
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23

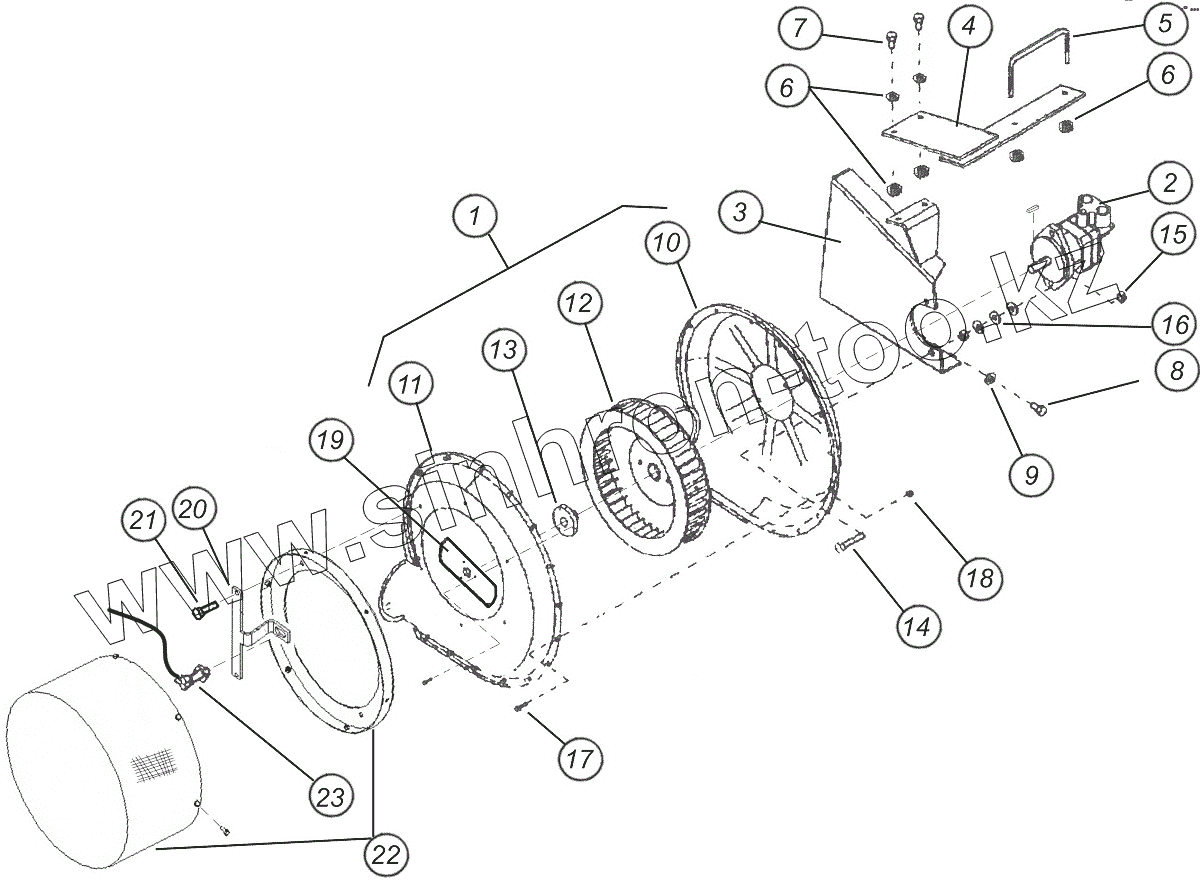

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1сб | 1020418 | Вентилятор в сборе | |
| 1сб | 1024770 | Вентилятор в сборе | |
| 2 | 16303 | Гидромотор | |
| 2 | 1013988 | Гидромотор силовой | |
| 3 | А100.00.05.00.00 | Кронштейн вентилятора | |
| 4 | А100.00.42.00.00 | Кронштейн рукавов | |
| 5 | А100.00.00.99 | Скоба | |
| 6 | Гайка М10 | Гайка | |
| 6 | Шайба пружинная O10 | Шайба пружинная | |
| 7 | Болт М10х25 мм | Болт | |
| 8 | Болт М12х25 | Болт | |
| 9 | Шайба плоская O12 | Шайба плоская | |
| 9 | Шайба пружинная O12 | Шайба пружинная | |
| 10 | 21121 | Корпус вентилятора | |
| 11 | 23320 | Корпус вентилятора | |
| 12 | 17466 | Крыльчатка | |
| 13 | 1020459 | Ступица вентилятора | |
| 13 | 20160 | Ступица вентилятора | |
| 14 | 1020415 | Болт | |
| 14 | 15014 | Болт | |
| 15 | 1011097 | Гайка | |
| 15 | 15043 | Гайка | |
| 16 | Шайба регулировочная 1/2" | Шайба регулировочная | |
| 17 | 1015646 | Болт | |
| 18 | 1015656 | Гайка | |
| 19 | А200А.00.00.00.98 | Мишень | |
| 20 | А100.00.40.00Т | Кронштейн датчика | |
| 21 | 1011595 | Болт | |
| 22 | А100.00.41.00 | Сетка защитная | |
| 23 | ВК АF4-31-Р-5-250-ИНД-ЗВ | Датчик счетчика гектаров |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
