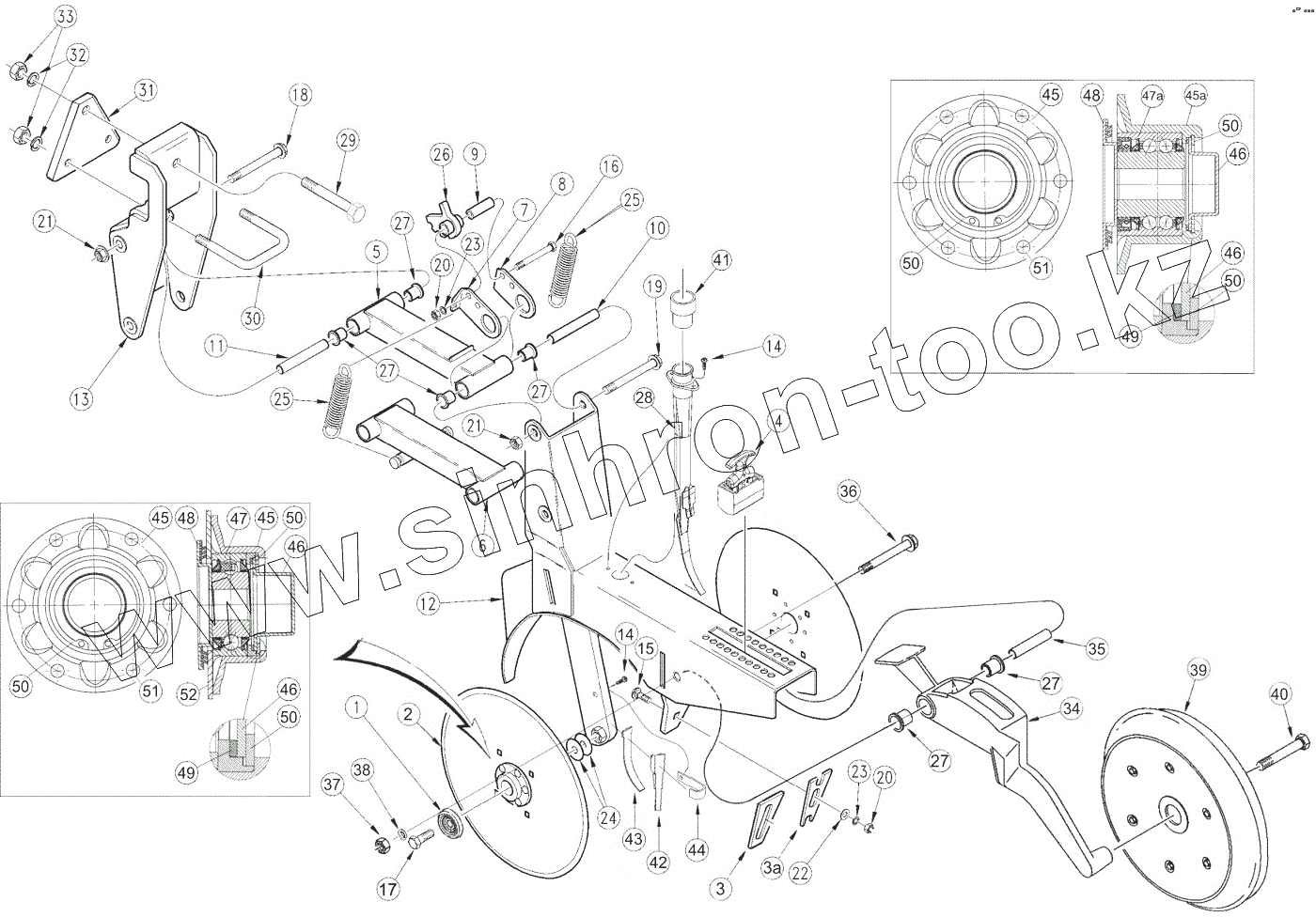

Каталог запасных частей к технике: Агро ТОМЬ ПК-10. Узел сошника
1
2
3
3а
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
20
21
21
22
23
23
24
25
25
26
27
27
27
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
45
45
45
45
45
45
45
45
45
45
45
45
45
45
46
46
46
46
47
47а
48
48
49
49
50
50
50
50
50
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С10-00.00.020 | Крышка | |
| 2 | 107-133S | Диск сошника в сборе | |
| 2а | 107-133С | Диск сошника в сборе | |
| 2б | C20-22.00.000 | Диск сошника в сборе | |
| 3 | С10-00.00.003 | Грязесъёмник | |
| 3а | С20-00.00.001 | Грязесъёмник | |
| 4 | С10-19.00.000 | Упор | |
| 5 | С10-13.01.000 | Рычаг верхний | |
| 6 | С10-13.01.000-01 | Рычаг нижний | |
| 7 | С10-00.00.001 | Кронштейн левый | |
| 8 | С10-00.00.001-01 | Кронштейн правый | |
| 9 | С10-00.00.004 | Втулка | |
| 10 | С10-00.00.009-01 | Втулка | |
| 11 | С10-00.00.009-02 | Втулка | |
| 12 | С10-11.00.000 | Корпус | |
| 12а | С20-11.00.000 | Корпус | |
| 13 | С10-12.00.000 | Кронштейн | |
| 14 | Болт М6х10 | Болт | |
| 15 | Болт М10х25 | Болт | |
| 16 | Болт М8х85 | Болт | |
| 17 | Болт М16х40 | Болт | |
| 17 | Болт М16х55 | Болт | |
| 18 | Болт М12х1,25х150 | Болт | |
| 19 | 15542021 | Болт | |
| 20 | Гайка М10 | Гайка | |
| 21 | 16105011 | Гайка | |
| 22 | Шайба плоская O10 | Шайба плоская | |
| 23 | Шайба пружинная O10 | Шайба пружинная | |
| 24 | С10-00.00.014 | Прокладка регулировочная | |
| 25 | С10-00.00.002 | Пружина | |
| 26 | С10-16.00.000 | Фиксатор | |
| 27 | С10-13.00.001 | Втулка | |
| 28 | ИС 0607-2001 | Трубка сошника | |
| 28 | С10-00.000.017 | Трубка сошника | |
| 29 | Болт М16х100 | Болт | |
| 30 | С10-00.00.008 | Стремянка | |
| 31 | С10-00.00.007 | Пластина | |
| 32 | Шайба пружинная O16 | Шайба пружинная | |
| 33 | Гайка М16 | Гайка | |
| 34 | С10-14.00.001 | Коромысло | |
| 34а | С10-15.01.000 | Коромысло | |
| 35 | С10-00.00.009 | Втулка | |
| 36 | Болт М12х100 | Болт | |
| 37 | Гайка М12 | Гайка | |
| 38 | Шайба пружинная O12 | Шайба пружинная | |
| 39 | 814-158С | Колесо прикатывающее | |
| 39 | С10-08.00.000 | Колесо прикатывающее | |
| 40 | Болт М16х65 | Болт | |
| 41 | С10-00.00.006 | Переходник | |
| 42 | С10-00.00.018 | Направляющая | |
| 43 | С10-00.00.013 | Заслонка | |
| 44 | С10-00.00.019 | Скоба | |
| 45 | 205 VVHN-H04 | Ступица диска сошника | |
| 45 | GBM-205 BR | Ступица диска сошника | |
| 45 | 5205 VVHN-H04 | Ступица диска сошника | |
| 46 | 205 VVHN-C06 | Крышка | |
| 47 | 205 VVHN | Подшипник | |
| 47а | 5205 VVHN | Подшипник усиленный двухрядный | |
| 48 | 205 VVHN-SR01 | Манжета армированная | |
| 49 | 205 VVHN-W05 | Кольцо уплотнительное | |
| 50 | 205 VVHN-SR07 | Кольцо стопорное | |
| 51 | Заклепка O6х16мм | Заклепка | |
| 52 | 1981-135R44 | Диск сошника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
