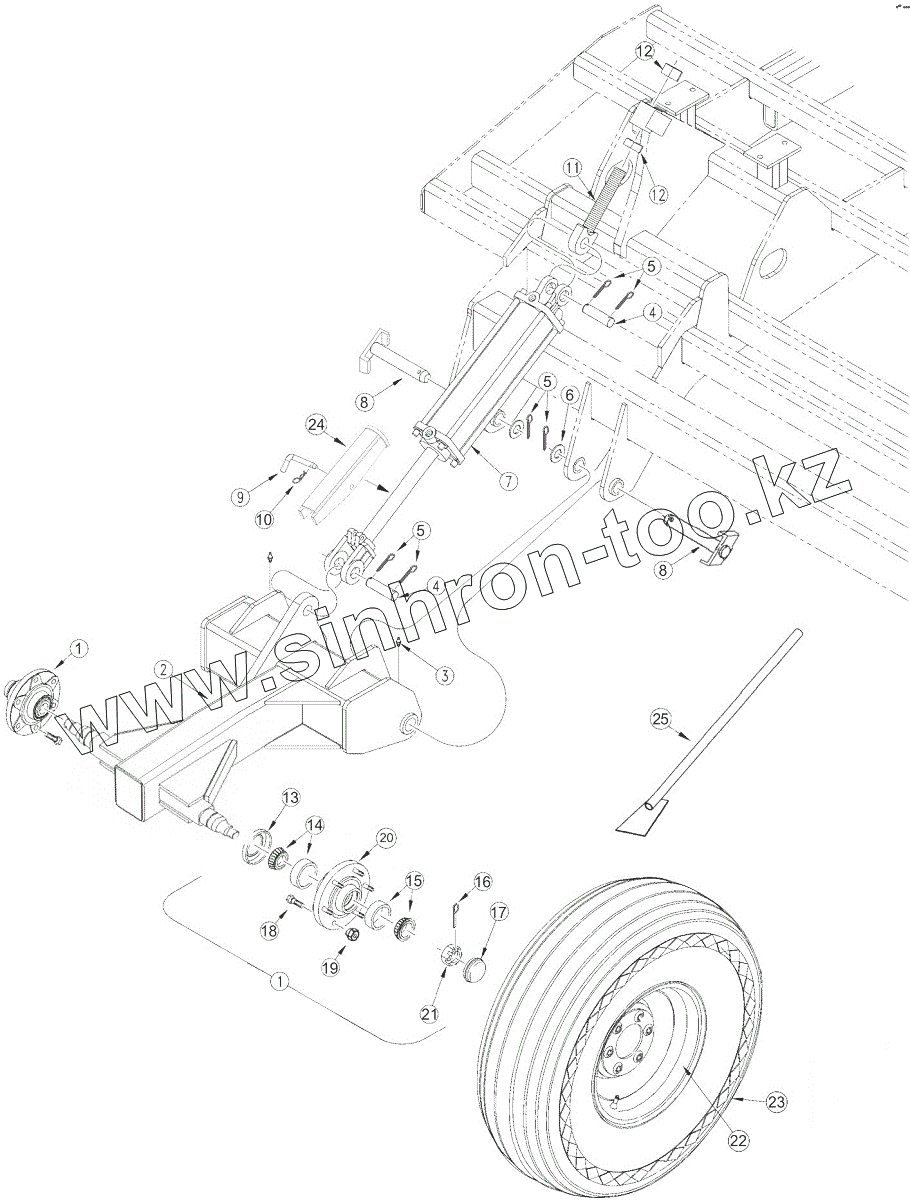

Каталог запасных частей к технике: Агро ТОМЬ ПК-10. Узел переднего колеса
1
1
2
3
4
4
5
5
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А60LR600002 | Ступица в сборе | |
| 1а | ABV60 | Ступица в сборе | |
| 2 | НПК10.6-10.01.000МД | Узел переднего колеса левый | |
| 2а | НПК10.6-10.01.000-01МД | Узел переднего колеса правый | |
| 3 | Пресс-масленка 1.2.Ц6 | Пресс-масленка | |
| 4 | Палец O25,4х100 | Палец | |
| 4а | НПК10.6-00.00.013 | Ось | |
| 5 | Шплинт O6,3х50 | Шплинт | |
| 6 | 1016950-01 | Шайба | |
| 7 | 810-221С | Гидроцилиндр | |
| 7а | 107-125А | Гидроцилиндр | |
| 8 | НПК10.6-21.00.000-01 | Палец | |
| 9 | 7320-0308/004 | Палец | |
| 10 | 0100435-02 | Чека | |
| 11 | НПК10.6-06.03.000 | Болт регулировки глубины | |
| 12 | 1014726-01 | Гайка | |
| 13 | 5471001 | Манжета | |
| 13а | 5411001 | Манжета | |
| 14 | 59130211 | Подшипник внутренний | |
| 14а | Подшипник внутренний 7211 | Подшипник внутренний | |
| 14а | Подшипник внутренний 30211 | Подшипник внутренний | |
| 15 | 59130208 | Подшипник наружный | |
| 15а | Подшипник наружный 7208 | Подшипник наружный | |
| 15а | Подшипник наружный 30208 | Подшипник наружный | |
| 16 | Шплинт O8х60 | Шплинт | |
| 17 | 56208001 | Крышка ступицы | |
| 17а | 10213 | Крышка ступицы | |
| 18 | 57118B1 | Болт ступицы | |
| 18а | 309F004 | Колесный болт | |
| 19 | 57318В1 | Шайба пружинная конусная | |
| 19 | 574181 | Шайба пружинная конусная | |
| 19а | 312F010 | Гайка опорного колеса | |
| 20 | 61L6LA003 | Ступица | |
| 20а | Ступица | Ступица | |
| 21 | 57539B1 | Гайка корончатая | |
| 21а | Гайка корончатая М39х1 | Гайка корончатая | |
| 22 | 519001502 | Обод | |
| 23 | VOLTYRE | Шина | |
| 24 | НПК10.6-17.00.000Е | Упор транспортный крыловой | |
| 25 | 1016681-09-01.000 | Чистик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
