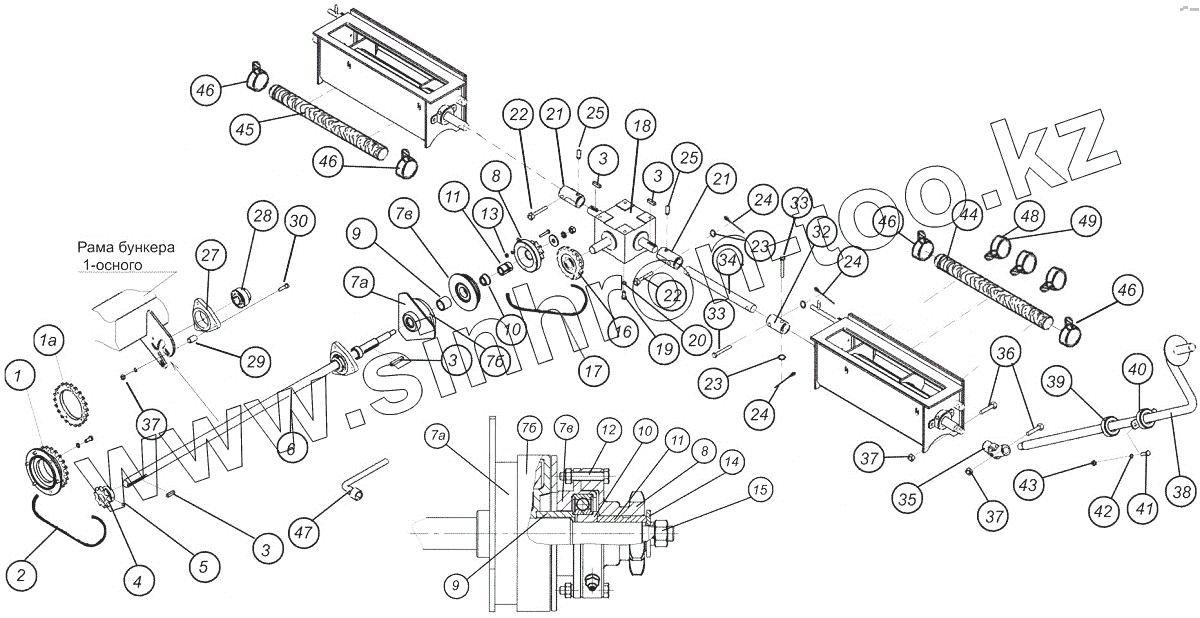

Каталог запасных частей к технике: Агро ТОМЬ ПК-10. Привод высевающего механизма бункера V=10м3
1
1а
2
3
3
3
3
4
5
6
7а
7а
7б
7б
7в
7в
8
8
9
9
10
10
11
11
12
13
13
14
15
15
17
18
19
19
20
20
21
21
22
22
23
23
24
24
24
25
25
27
28
29
30
32
33
33
34
35
35
36
37
37
37
37
37
37
37
37
38
39
40
41
42
43
43
44
45
46
46
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А200А.28.00.00.00 | Крышка-звездочка | |
| 1а | А100А.05.01.00.02 | Звездочка для 1-осного бункера с колесами | |
| 2 | Цепь ПР-19,05-3180 | Цепь | |
| 2а | С-ПР-19,05-3180 | Соединительное звено | |
| 2а | П-ПР-19,05-3180 | Звено | |
| 3 | Шпонка 8х7х30 | Шпонка | |
| 4 | А100.12.00.00.01 | Звездочка | |
| 5 | Винт стопорный М8х10 | Винт стопорный | |
| 6 | А100.12.20.00.00 | Вал электромуфты бункера 1-осного | |
| 6а | АТ389.12.20.00.00 | Вал электромуфты бункера 1-осного | |
| 6б | АТ389.12.20.00.00-01 | Вал электромуфты бункера 2-осного | |
| 7 | Warner 5215-147 | Муфта электромагнитная в сборе | |
| 7а | Т389.80.15.005 | Электромагнит | |
| 7б | Т389.80.15.004 | Полумуфта 1 | |
| 7в | Т389.80.15.002 | Полумуфта 2 | |
| 8 | А100.12.00.00.02 | Звездочка | |
| 9 | Warner 5215-147.001 | Втулка распорная | |
| 10 | А100.12.00.00.03 | Втулка посадочная под подшипник | |
| 11 | А100.12.00.00.04-01 | Втулка распорная | |
| 12 | Болт М6х35мм | Болт | |
| 13 | Гайка М6 | Гайка | |
| 13 | Шайба пружинная | Шайба пружинная | |
| 14 | А100.12.00.00.05 | Шайба | |
| 15 | Гайка М12 | Гайка | |
| 15 | Шайба пружинная | Шайба пружинная | |
| 16а | Т200.00.00.08-01 | Звездочка | |
| 17 | Цепь ПР-19,05-3180 | Цепь | |
| 17а | С-ПР-19,05-3180 | Соединительное звено | |
| 17а | П-ПР-19,05-3180 | Звено | |
| 18 | S1018100G222 | Редуктор в сборе | |
| 19 | Болт М10х120 | Болт | |
| 19 | Шайба плоская O10 | Шайба плоская | |
| 20 | Гайка М10 | Гайка | |
| 20 | Шайба пружинная O10 | Шайба пружинная | |
| 21 | А200А.00.00.24 | Муфта | |
| 22 | А100-00.00.00.96 | Штифт срезной | |
| 23 | Шайба плоская O10 мм | Шайба плоская | |
| 24 | Шплинт 3,2 х 25 | Шплинт | |
| 25 | Винт стопорный М8х8 | Винт стопорный | |
| 27 | Н.027.103А | Корпус подшипника | |
| 28 | А100.12.10.00.01 | Подшипник | |
| 29 | А100А.12.00.00.05 | Втулка | |
| 30 | Болт М10х50 | Болт | |
| 32 | А200А.00.00.25 | Муфта | |
| 33 | Ось 2-10в12 х 60.45.Ц9хр | Ось | |
| 34 | А200А.00.00.42 | Вал переднего дозатора | |
| 35 | Т389.00.17.00 | Шарнир | |
| 35 | 31103401046 | Шарнир | |
| 36 | Болт М10х40 | Болт | |
| 37 | Гайка М10 | Гайка | |
| 37 | Шайба пружинная | Шайба пружинная | |
| 38 | Т389.00.16.00-01 | Рукоятка | |
| 39 | ШС-25К | Подшипник шарнир. | |
| 40 | Т389.00.03.00-01 | Обойма подшипника | |
| 41 | Болт М8х25 | Болт | |
| 42 | Шайба пружинная O8 мм | Шайба пружинная | |
| 43 | Гайка М8 | Гайка | |
| 43 | Шайба плоская O8 | Шайба плоская | |
| 44 | 1021602 | Шланг подпора воздуха | |
| 45 | 1013120 | Шланг подпора воздуха | |
| 46 | КС-4372.219.52.000 | Хомут | |
| 47 | А100.14.00.00.00 | Ключ 1 регулирования заслонки | |
| 48 | Т389.00.00.47 | Хомут | |
| 49 | Т389.00.00.53-01 | Трубка | |
| 50 | А100А.12.00.00.00 | Вал электромуфты в сборе бункера 1-осного | |
| 50а | А100А.12.00.00.00-01 | Вал электромуфты в сборе бункера 1-осного | |
| 50б | А100А.12.20.00.00-02 | Вал электромуфты в сборе бункера 1-осного |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
