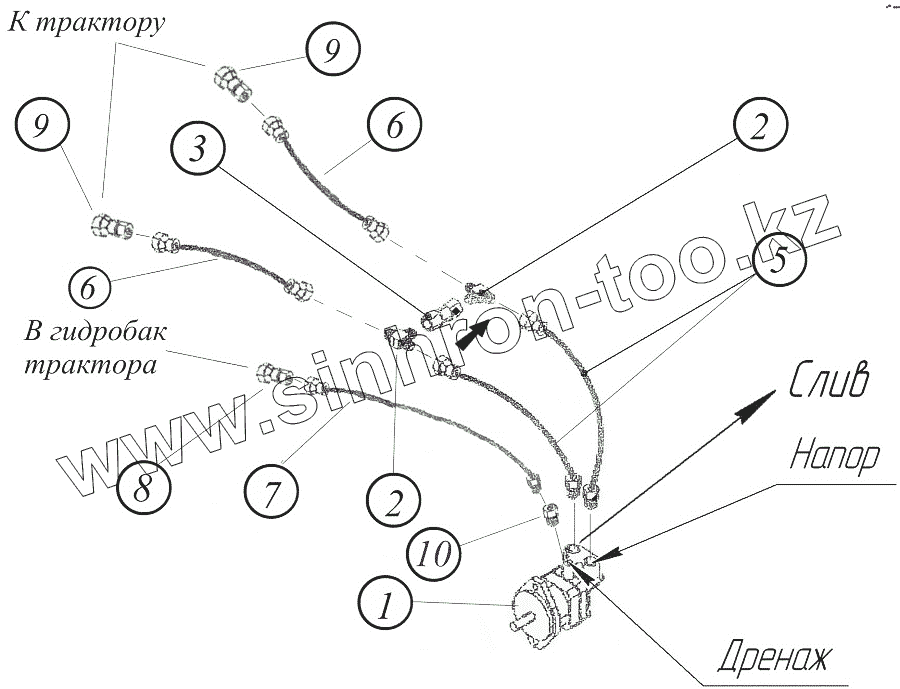

Каталог запасных частей к технике: Агро ТОМЬ ПК-10. Гидропривод вентилятора бункера одноосного
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
AGCO
Amity
CASE IH
DongFeng
Fortschritt
Foton
Franz Kleine
Gaspardo
Great Plains
KRONE
KUHN
Lemken
Lovol
MacDon
Massey Ferguson
New Holland
TIGARBO
Vaderstad
Versatile
Wirax
Агро
Агротехмаш
Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш»)
БЭМЗ
ВгТЗ
Воронежсельмаш
ВТЗ
Гомсельмаш
ДКЗ
ЗАО "Техника-сервис"
ЗиД
КЗК
Кировец-Ландтехник
Клевер
Красная Звезда
Лидагропроммаш
Лидсельмаш
ЛТЗ
Машстройхолдинг
Минитракторы
Мордовагромаш
МТЗ
Навигатор-Новое машиностроение
Нефтекамский автозавод
ПТЗ
Ремком
РСМ
Сибсельмаш
ТеКЗ
ТКЗ
ХЗТСШ
ХТЗ
ЮМЗ
Модель
Не выбрано
КУЗБАСС ПК-12,2 (2014)
КУЗБАСС ПК-6,1 (2014)
КУЗБАСС ПК-8,5 (2014)
КУЗБАСС ПК-9,7 (2014)
КУЗБАСС-А ПК-10,6 (2016)
ТОМЬ ПК-10
ТОМЬ ПК-12,5
ТОМЬ ПК-5,1Б (2015)
ТОМЬ ПК-6,3Б (2015)
Схема
>
Не выбрано
Гидросистема регулировки глубины заделки для ПК-10 «Томь»
Гидросистема регулировки глубины заделки для ПК-12,5 «Томь»
Гидросистема управления «Шнек-подъём/опускание/поддавливание крыльев
Гидросистема подключения маркеров
Гидропривод вентилятора бункера одноосного
Главная рама с передней балкой
Крыловая рама
Узел переднего колеса
Узел заднего колеса
Передняя сцепка
Узел сошника
Узел режущего диска
Система смазки режущих дисков
Кронштейны клапана регулировки длины хода
Борона крыловой рамы на ПК «Томь»
Борона центральной рамы на ПК «Томь»
Система электрооборудования ПК «Томь» с дизельным двигателем Lombardini
Первичный коллектор-распределитель
Вторичный коллектор-распределитель
Воздухоочиститель
Дизельный привод вентилятора
Дизельный двигатель, установочные узлы и детали
Аккумуляторная батарея
Вентилятор 6"
Вентилятор 6" с гидроприводом
Вентилятор 8" с гидроприводом
Привод высевающего механизма бункера V=6,5м3
Привод высевающего механизма бункера V=10м3
Поручни, лестница, площадка
Топливный бак
Высевающий узел
Крышка бункера
Шнек
Манипулятор шнека
Дозирующие валики
Ось одноосного бункера V=6,5м3
Ось одноосного бункера V=10м3
1
2
2
3
5
6
6
7
8
9
9
10
Позиция на иллюстрации
Заводской номер детали
Название детали
1
1013988
Гидромотор силовой
2
1024325А.00
Тройник
3
1024320
Клапан возвратный
5
1024327Б.00
Рукав
6
Рукав 19-21,5-3000-М30х1.5
Рукав
7
Рукав 12-28-5400-М20х1,5
Рукав
8
КПГ-00.01.000
Переходник
9
КПГ-00.02.00
Переходник
10
НПК10.6-19.02.000
Переходник
11
4361А.04-02
Тройник
12
Т394.50.80.00
Переходник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
