Каталог запасных частей к технике: Агро КУЗБАСС ПК-9,7. Воздухоочиститель-2006
2
3
4
6
6
6
6
7
7
7
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21

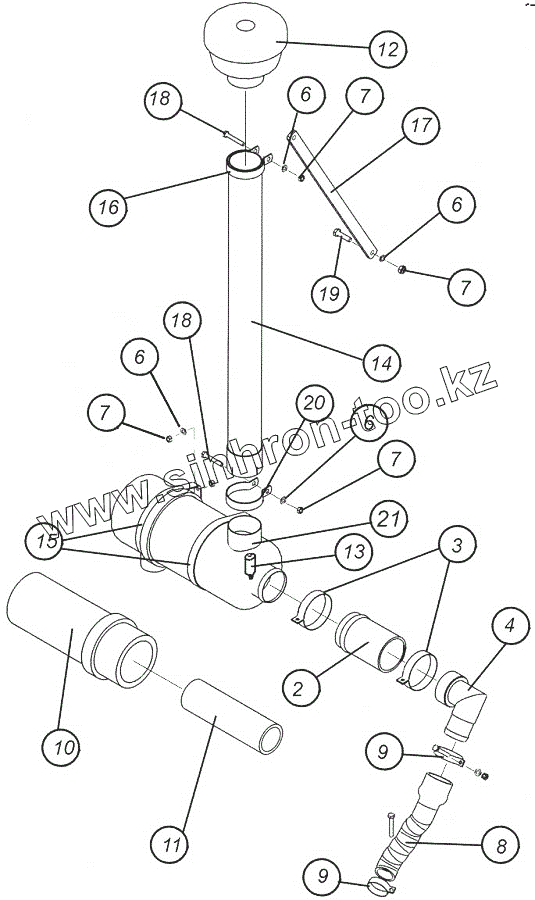

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1015328 | Воздухоочиститель в сборе | |
| 2 | 1014880 | Патрубок | |
| 3 | 1014914 | Хомут | |
| 4 | 1014891-00.00 | Воздуховод в сборе | |
| 6 | Шайба пружинная O8 | Шайба пружинная | |
| 7 | Гайка М8 | Гайка | |
| 8 | 1014898 | Шланг радиаторный | |
| 9 | 1014897 | Хомут | |
| 10 | 1013233 | Фильтрующий элемент внешний | |
| 11 | 1014900 | Фильтрующий элемент внутренний | |
| 12 | 1014899 | Фильтр предварительной очистки | |
| 12а | А53.21.000 | Фильтр предварительной очистки | |
| 13 | 1013282 | Сигнализатор засоренности | |
| 14 | Т389.00.24.00-01 | Труба-удлинитель | |
| 14а | Т389.00.24.00-01-01 | Труба-удлинитель | |
| 15 | Т389.00.15.00 | Хомут воздухоочистителя | |
| 16 | Т389.00.24.03-01 | Хомут | |
| 17 | Т389.00.00.45 | Планка | |
| 18 | Болт М8х55 мм | Болт | |
| 19 | Болт М8х25 мм | Болт | |
| 20 | Т389.00.24.04-01 | Хомут | |
| 21 | 1013968 | Корпус воздухоочистителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
