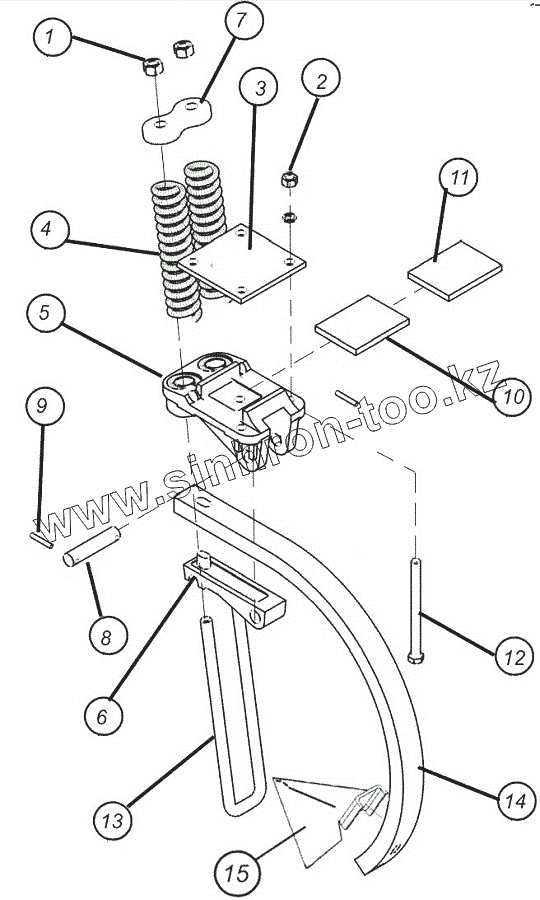

Каталог запасных частей к технике: Агро КУЗБАСС ПК-9,7. Стойка сошника в сборе
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
AGCO
Amity
CASE IH
DongFeng
Fortschritt
Foton
Franz Kleine
Gaspardo
Great Plains
KRONE
KUHN
Lemken
Lovol
MacDon
Massey Ferguson
New Holland
TIGARBO
Vaderstad
Versatile
Wirax
Агро
Агротехмаш
Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш»)
БЭМЗ
ВгТЗ
Воронежсельмаш
ВТЗ
Гомсельмаш
ДКЗ
ЗАО "Техника-сервис"
ЗиД
КЗК
Кировец-Ландтехник
Клевер
Красная Звезда
Лидагропроммаш
Лидсельмаш
ЛТЗ
Машстройхолдинг
Минитракторы
Мордовагромаш
МТЗ
Навигатор-Новое машиностроение
Нефтекамский автозавод
ПТЗ
Ремком
РСМ
Сибсельмаш
ТеКЗ
ТКЗ
ХЗТСШ
ХТЗ
ЮМЗ
Модель
Не выбрано
КУЗБАСС ПК-12,2 (2014)
КУЗБАСС ПК-6,1 (2014)
КУЗБАСС ПК-8,5 (2014)
КУЗБАСС ПК-9,7 (2014)
КУЗБАСС-А ПК-10,6 (2016)
ТОМЬ ПК-10
ТОМЬ ПК-12,5
ТОМЬ ПК-5,1Б (2015)
ТОМЬ ПК-6,3Б (2015)
Схема
>
Не выбрано
Схема установки гидроцилиндров и шлангов ПК-8.5,9.7,12.2 (гидросистема регулировки глубины заделки)
Схема установки гидроцилиндров и шлангов ПК-8.5К ,9.7К ,12.2К (гидросистема регулировки глубины заделки для ПК с катками)
Схема установки гидроцилиндров и шлангов ПК-6.1 (гидросистема регулировки глубины заделки)
Схема установки гидроцилиндров и шлангов ПК-6.1К (гидросистема регулировки глубины заделки для ПК-6.1 с катками)
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-8.5, ПК-9.7
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» для ПК-8.5А, 8.5К и ПК-9.7А, 9.7К
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-12.2
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-12,2А, 12,2К
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-6,1
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-6,1А, 6,1К
Гидропривод вентилятора бункера одноосного
Гидропривод вентилятора бункера двухосного
Гидросхема подключения маркеров ПК-8,5 «Кузбасс»
Гидросхема подключения маркеров ПК-9,7 «Кузбасс» и ПК-12,2 «Кузбасс»
Установка маркеров на раму ПК-8,5 «Кузбасс»
Установка маркеров на раму ПК-9,7 и ПК-12,2 «Кузбасс»
Главная рама с поворотным валом и подвеской прикатывающих колес
Главная рама, вставки с поворотным валом для ПК с катками
Боковая рама с поворотным валом и подвеской прикатывающих колес
Боковая рама, вставка, поворотный вал, катки для ПК с катками
Передняя подвеска
Передняя сцепка
Задняя сцепка
Балансир и прикатывающие колеса
Металлический прикатывающий спиральный шлейф-каток
Стойка сошника в сборе
Трехрядная борона
Система электрооборудования для ПК с двухосным бункером
Система электрооборудования для ПК с одноосным бункером
Система электрооборудования для ПК-6,1 с одноосным бункером
Первичный коллектор-распределитель для ПК-8,5, 9,7, 12,2
Первичный коллектор-распределитель для ПК-6,1
Первичный коллектор-распределитель Для ПК-6,1Р (с раздельным высевом)
Вторичный коллектор-распределитель
Воздухоочиститель-2006
Дизельный привод вентилятора
Дизельный двигатель, установочные узлы и детали
Аккумуляторная батарея
Вентилятор 6"
Вентилятор 6" с гидроприводом
Вентилятор 8" с гидроприводом
Привод высевающего механизма (бункер V=6,5м3)
Привод высевающего механизма (бункер 1-осный V=10м3)
Поручни, лестница, площадка
Топливный бак до 10.2013 г.
Топливный бак после 10.2013 г.
Передняя ось и сцепка 2-осного бункера
Сошник, лемех, рассекатель
Высевающий узел
Крышка бункера
Шнек
Манипулятор шнека
Манипулятор шнека O224 (бункер V=10м3)
Манипулятор шнека O224 (бункер V=6,5 м3)
Дозирующие валики
Задняя ось 2-осного бункера
Ось одноосного бункера V=6,5м3
Ось одноосного бункера V=10м3
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
Позиция на иллюстрации
Заводской номер детали
Название детали
1сб
1014825
Узел крепления стойки сошника
1
Гайка М20
Гайка
2
Гайка М16
Гайка
2
Шайба пружинная
Шайба пружинная
3
Т394.06.00.15
Пластина
4
1014835
Пружина-рессора
5
Т394.06.00.04
Кронштейн
6
Т394.06.00.06
Вкладыш
7
Т394.06.00.01
Крышка
8
Т394.06.00.11
Палец
9
Шплинт 7х90.019
Шплинт
10
1019717
Пластина регулировочная
11
1019729
Пластина регулировочная
12
Болт М16х170 мм
Болт
12
Болт М16х190 мм
Болт
13
Т394.06.00.03
Стремянка
14
Т394.06.00.05
Стойка
15
Т394.08.00.01
Лемех
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
