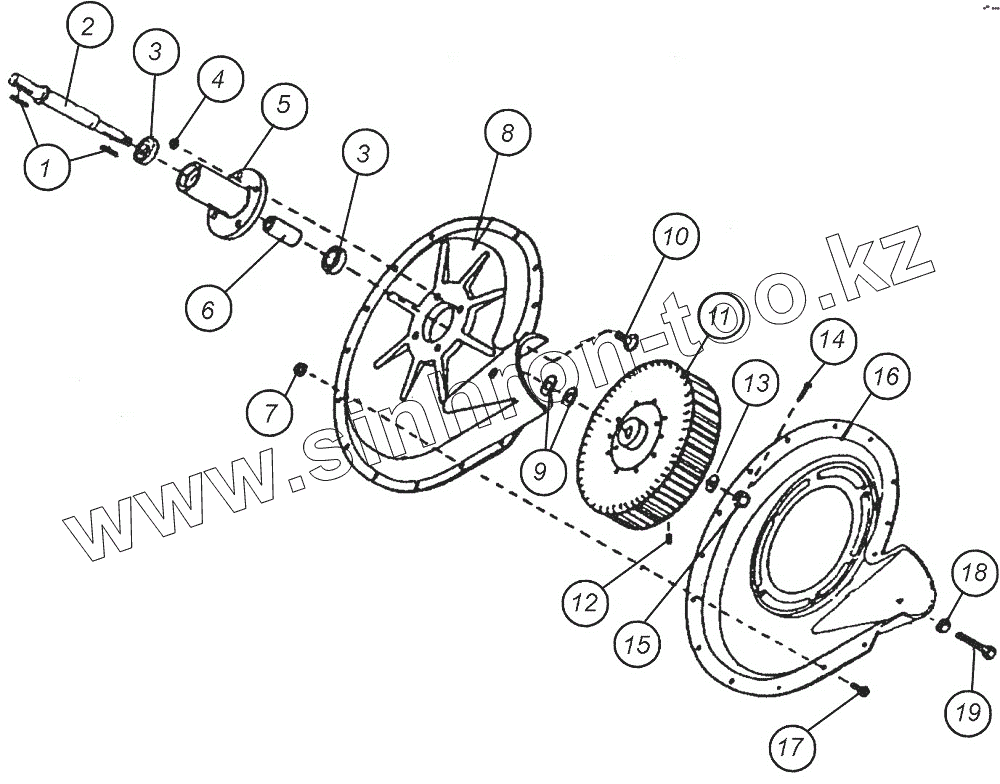

Каталог запасных частей к технике: Агро КУЗБАСС ПК-6,1. Вентилятор 6"
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
AGCO
Amity
CASE IH
DongFeng
Fortschritt
Foton
Franz Kleine
Gaspardo
Great Plains
KRONE
KUHN
Lemken
Lovol
MacDon
Massey Ferguson
New Holland
TIGARBO
Vaderstad
Versatile
Wirax
Агро
Агротехмаш
Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш»)
БЭМЗ
ВгТЗ
Воронежсельмаш
ВТЗ
Гомсельмаш
ДКЗ
ЗАО "Техника-сервис"
ЗиД
КЗК
Кировец-Ландтехник
Клевер
Красная Звезда
Лидагропроммаш
Лидсельмаш
ЛТЗ
Машстройхолдинг
Минитракторы
Мордовагромаш
МТЗ
Навигатор-Новое машиностроение
Нефтекамский автозавод
ПТЗ
Ремком
РСМ
Сибсельмаш
ТеКЗ
ТКЗ
ХЗТСШ
ХТЗ
ЮМЗ
Модель
Не выбрано
КУЗБАСС ПК-12,2 (2014)
КУЗБАСС ПК-6,1 (2014)
КУЗБАСС ПК-8,5 (2014)
КУЗБАСС ПК-9,7 (2014)
КУЗБАСС-А ПК-10,6 (2016)
ТОМЬ ПК-10
ТОМЬ ПК-12,5
ТОМЬ ПК-5,1Б (2015)
ТОМЬ ПК-6,3Б (2015)
Схема
>
Не выбрано
Схема установки гидроцилиндров и шлангов ПК-8.5,9.7,12.2 (гидросистема регулировки глубины заделки)
Схема установки гидроцилиндров и шлангов ПК-8.5К ,9.7К ,12.2К (гидросистема регулировки глубины заделки для ПК с катками)
Схема установки гидроцилиндров и шлангов ПК-6.1 (гидросистема регулировки глубины заделки)
Схема установки гидроцилиндров и шлангов ПК-6.1К (гидросистема регулировки глубины заделки для ПК-6.1 с катками)
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-8.5, ПК-9.7
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» для ПК-8.5А, 8.5К и ПК-9.7А, 9.7К
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-12.2
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-12,2А, 12,2К
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-6,1
Компоненты гидросистемы управления «шнек – подъем/опускание крыльев» ПК-6,1А, 6,1К
Гидропривод вентилятора бункера одноосного
Гидропривод вентилятора бункера двухосного
Гидросхема подключения маркеров ПК-8,5 «Кузбасс»
Гидросхема подключения маркеров ПК-9,7 «Кузбасс» и ПК-12,2 «Кузбасс»
Установка маркеров на раму ПК-8,5 «Кузбасс»
Установка маркеров на раму ПК-9,7 и ПК-12,2 «Кузбасс»
Главная рама с поворотным валом и подвеской прикатывающих колес
Главная рама, вставки с поворотным валом для ПК с катками
Боковая рама с поворотным валом и подвеской прикатывающих колес
Боковая рама, вставка, поворотный вал, катки для ПК с катками
Передняя подвеска
Передняя сцепка
Задняя сцепка
Балансир и прикатывающие колеса
Металлический прикатывающий спиральный шлейф-каток
Стойка сошника в сборе
Трехрядная борона
Система электрооборудования для ПК с двухосным бункером
Система электрооборудования для ПК с одноосным бункером
Система электрооборудования для ПК-6,1 с одноосным бункером
Первичный коллектор-распределитель для ПК-8,5, 9,7, 12,2
Первичный коллектор-распределитель для ПК-6,1
Первичный коллектор-распределитель Для ПК-6,1Р (с раздельным высевом)
Вторичный коллектор-распределитель
Воздухоочиститель-2006
Дизельный привод вентилятора
Дизельный двигатель, установочные узлы и детали
Аккумуляторная батарея
Вентилятор 6"
Вентилятор 6" с гидроприводом
Вентилятор 8" с гидроприводом
Привод высевающего механизма (бункер V=6,5м3)
Привод высевающего механизма (бункер 1-осный V=10м3)
Поручни, лестница, площадка
Топливный бак до 10.2013 г.
Топливный бак после 10.2013 г.
Передняя ось и сцепка 2-осного бункера
Сошник, лемех, рассекатель
Высевающий узел
Крышка бункера
Шнек
Манипулятор шнека
Манипулятор шнека O224 (бункер V=10м3)
Манипулятор шнека O224 (бункер V=6,5 м3)
Дозирующие валики
Задняя ось 2-осного бункера
Ось одноосного бункера V=6,5м3
Ось одноосного бункера V=10м3
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации
Заводской номер детали
Название детали
1сб
1024764
Вентилятор
1
1015660 (1020417.00.03)
Шпонка
2
1016287
Вал вентилятора
2а
1020417.00.01
Вал вентилятора
3
1016286
Подшипник вентилятора
4
Гайка М12
Гайка
5
1016288
Фланец
6
1016536 (1020417.00.02)
Втулка распорная
7
1015656
Гайка
8
1015655
Корпус вентилятора
9
1016534
Шайба
10
Болт М12х35 мм
Болт
11
1016285
Крыльчатка в сборе
12
1016535
Винт стопорный
13
Шайба плоская O20 мм
Шайба плоская
14
Шплинт O3,2х45
Шплинт
15
1016283
Гайка корончатая
15а
1012376-04
Гайка корончатая
16
1015650
Корпус вентилятора
17
1015646
Болт
18
1011097
Гайка
19
1023712
Болт
20
64405
Подшипниковый узел вентилятора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
