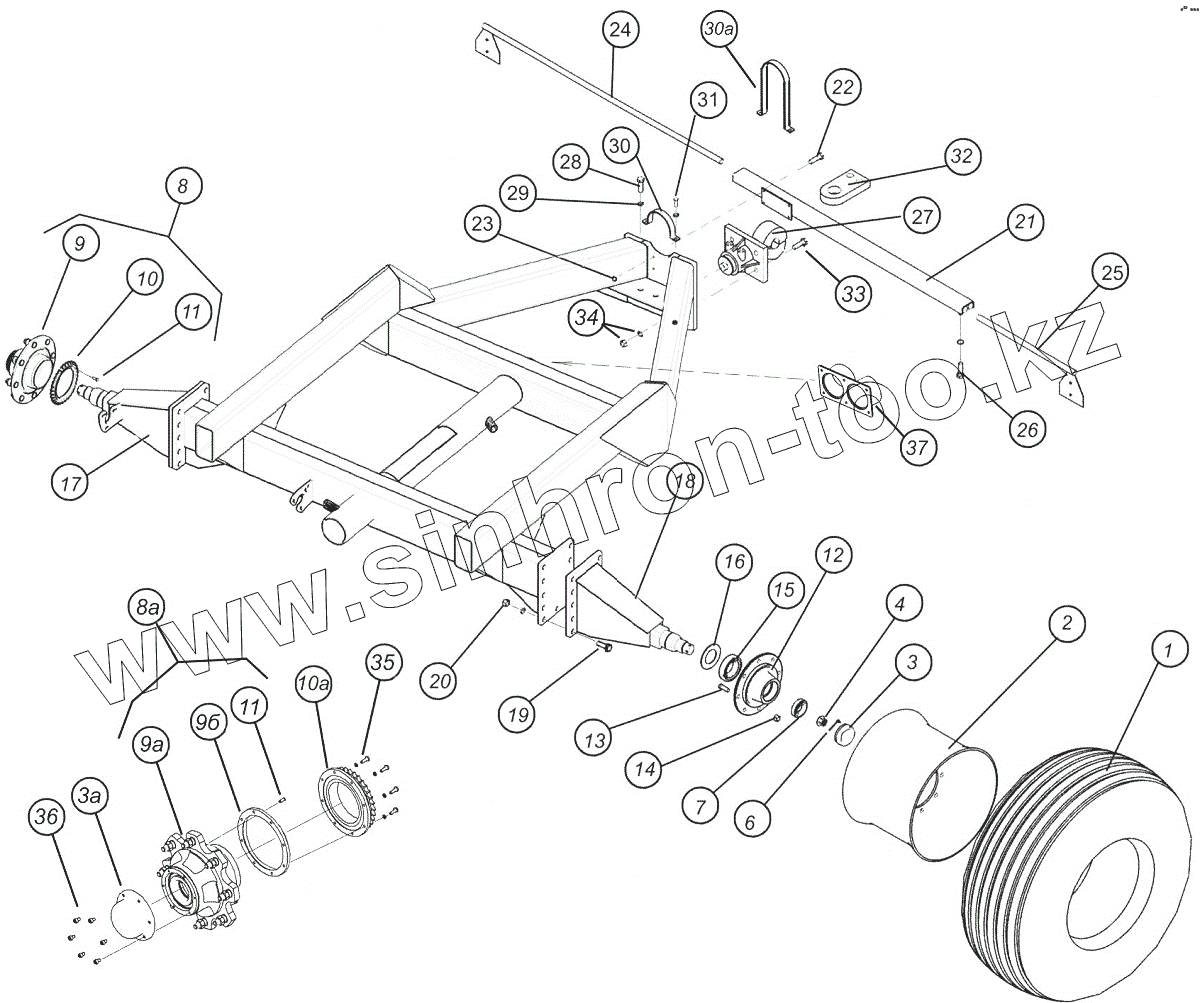

Каталог запасных частей к технике: Агро КУЗБАСС ПК-6,1. Ось одноосного бункера V=10м3
1
2
3
3
3а
3а
4
6
7
8
9
9а
9б
10
10а
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
30а
31
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43 | 0100435-02 | Чека | |
| 1 | 23,1-26 14PR C-7 TL | Шина | |
| 1а | 23,1-26 16PR | Шина | |
| 2 | Диск 20.00-26 8/221/275 ET0 | Диск | |
| 3 | А200А.05.01.00.04 | Крышка ступицы | |
| 3 | 10216 | Крышка ступицы | |
| 3а | А200А.06.00.00.01 | Крышка ступицы | |
| 3а | 56112501 | Крышка ступицы | |
| 4 | А200А.05.01.00.06 | Гайка-шайба корончатая | |
| 4а | А200А.06.00.00.04 | Гайка-шайба корончатая | |
| 4а | 57548В6 | Гайка-шайба корончатая | |
| 6 | O5х75 | Шплинт | |
| 7 | А200А.05.01.00.09 | Подшипник наружный | |
| 7а | А200А.06.00.00.06 | Подшипник наружный | |
| 7а | 59132214 | Подшипник внутренний | |
| 8 | A200A.05.01.00.00 | Ступица-звездочка в сборе | |
| 9 | А200А.05.01.00.01 | Ступица | |
| 9а | А200А.06.01.00.01 | Ступица | |
| 9б | А200А.06.01.00.02 | Фланец ступицы | |
| 10 | А200А.05.01.00.02 | Звездочка | |
| 10а | А200А28.00.00.00 | Крышка-звёздочка | |
| 11 | А100А.05.01.00.03 | Винт стопорный | |
| 12 | A108019 8/220/275 | Ступица | |
| 12а | SA0UI800007 /220/275 | Ступица | |
| 13 | A200A.05.01.00.12 | Колесный болт | |
| 13а | А200А.06.00.00.02 | Колесный болт | |
| 13а | 57118В3 | Колесный болт | |
| 14 | A200A.05.01.00.13 | Гайка ступицы | |
| 14а | А200А.06.00.00.03 | Гайка ступицы | |
| 14а | А200А.06.00.00.10 | Шайба пружинная конусная | |
| 14а | 57318В1+574181 | Шайба пружинная конусная | |
| 15 | А100А.05.01.00.10 | Подшипник внутренний | |
| 15а | А200А.06.00.00.05 | Подшипник внутренний | |
| 15а | 59132217 | Подшипник внутренний | |
| 16 | А100А.05.01.00.11 | Манжета | |
| 16 | 10220 | Манжета | |
| 16а | А200А.06.00.00.07 | Манжета | |
| 16а | 5441501 | Манжета | |
| 17 | A200A.02.00.00-01 | Цапфа правая | |
| 18 | А200А.02.00.00.00 | Цапфа левая | |
| 19 | Болт М20х65 | Болт | |
| 20 | Гайка М20 | Гайка | |
| 20 | Шайба пружинная | Шайба пружинная | |
| 21 | А104.00.00-01.100 | Кронштейн | |
| 22 | Болт М8х45 | Болт | |
| 23 | Гайка М8 | Гайка | |
| 23 | Шайба пружинная O8 | Шайба пружинная | |
| 24 | А104.00.00-01.200 | Штанга | |
| 25 | А104.00.00-01.200-01 | Штанга | |
| 26 | Болт М8х25 | Болт | |
| 26 | Контргайка М8 | Контргайка | |
| 27 | 2707210-5320 | Прибор буксировки | |
| 28 | Болт М14х1.5х 25 | Болт | |
| 29 | Шайба пружинная O14 | Шайба пружинная | |
| 30 | К-01.01.017КР | Хомут | |
| 30а | А120.70.00.00.00 | Хомут | |
| 31 | Болт М8х20 | Болт | |
| 31 | Шайба пружинная O8 | Шайба пружинная | |
| 32 | 1026730-03 | Серьга | |
| 33 | Болт М20х1,5 -65мм | Болт | |
| 34 | Гайка М20х1,5 | Гайка | |
| 34 | Шайба пружинная O20 | Шайба пружинная | |
| 35 | Болт М8х25 | Болт | |
| 36 | Винт М8х12 | Винт | |
| 37 | А120.10.70.00.00 | Патрубок двойной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
