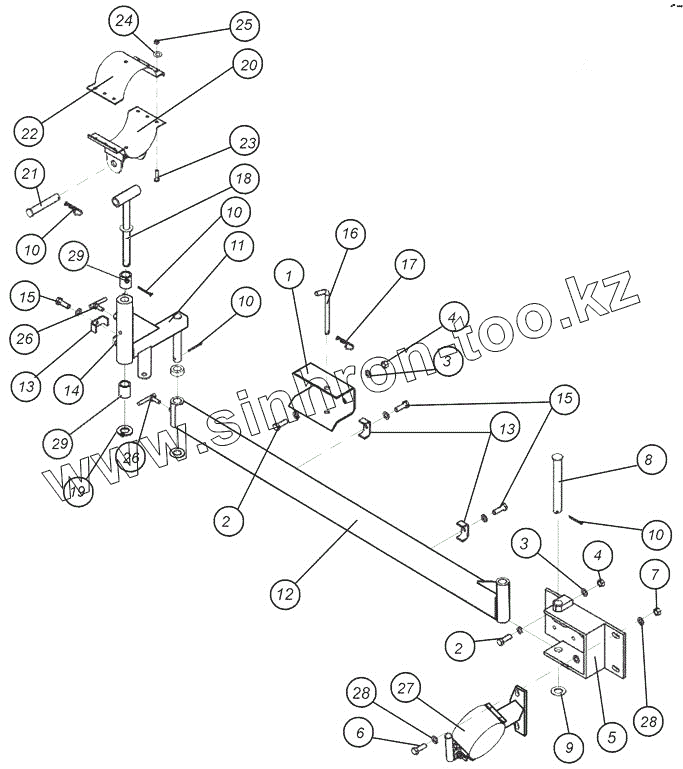

Каталог запасных частей к технике: Агро КУЗБАСС ПК-12,2. Манипулятор шнека
1
2
2
3
3
4
4
4
4
5
6
7
7
8
9
10
10
10
10
11
12
13
13
14
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т389.00.00.22 | Кронштейн | |
| 1а | Т200.36.00.00 | Кронштейн | |
| 2 | Болт М12х25 | Болт | |
| 3 | Шайба плоская O12 | Шайба плоская | |
| 4 | Гайка М12 | Гайка | |
| 4 | Шайба пружинная | Шайба пружинная | |
| 5 | Т389.35.70.00 | Кронштейн | |
| 6 | Болт М16х50 | Болт | |
| 7 | Гайка М16 | Гайка | |
| 7 | Шайба пружинная | Шайба пружинная | |
| 8 | Т389.35.90 | Палец | |
| 9 | Т389.35.80.02 | Шайба | |
| 10 | Шплинт O5х50 | Шплинт | |
| 11 | Т389.35.50.00 | Кронштейн | |
| 12 | Т389.35.40.00 | Балка | |
| 13 | 1024284-16 | Кронштейн крепления шлангов | |
| 14 | Т389.00.00.50 | Планка | |
| 15 | Болт М10х30 | Болт | |
| 15 | Шайба пружинная | Шайба пружинная | |
| 16 | Т389.00.00.44 | Палец | |
| 17 | 0100435-02 | Чека | |
| 18 | Т389.35.60.00 | Стойка | |
| 19 | Шайба O26 мм | Шайба | |
| 20 | Т389.35.20.00 | Узел зажима | |
| 21 | Т389.35.80 | Палец | |
| 22 | Т389.35.10.00 | Зажим | |
| 23 | Болт М10х40 | Болт | |
| 24 | Шайба плоская | Шайба плоская | |
| 24 | Шайба пружинная | Шайба пружинная | |
| 25 | Гайка М10 | Гайка | |
| 26 | Т389.00.31.00 | Стопор | |
| 27 | Т389.35.30.00 | Хомут в сборе | |
| 28 | Шайба плоская O16 мм | Шайба плоская | |
| 29 | Т389.35.50.12 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
