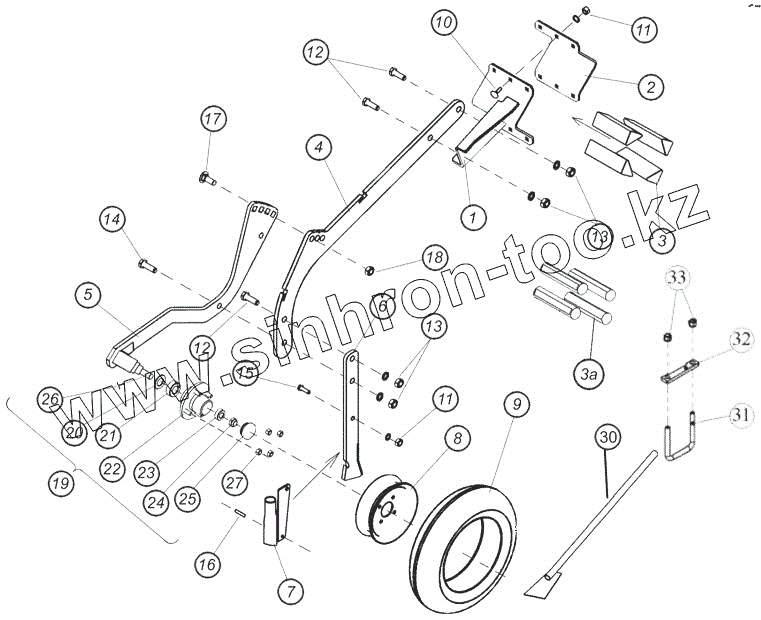

Каталог запасных частей к технике: Агро КУЗБАСС-А ПК-10,6. Рабочий орган
1
2
3
3а
4
5
6
7
8
9
10
11
11
11
11
11
11
12
12
12
13
13
13
13
13
13
14
15
16
17
11
11
11
11
11
11
12
12
12
13
13
13
13
13
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
27
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СА32-00.00.00.000 | СА32-00.00.00.000 | Сошник в сборе | |
| 1 | СА32-01.00.00.000 | Кронштейн | |
| 2 | СА32-01.00.00.001-01 | Кронштейн рабочего органа | |
| 3 | AM65X204 | Амортизатор | |
| 3а | 78200081 | Амортизатор | |
| 4 | СА32-00.00.00.001 | Рычаг | |
| 5 | СА32-03.00.00.001 | Рычаг малый | |
| 6 | СА32-02.00.00.001 | Долото | |
| 6а | СА32-02.00.00.001-01 | Долото | |
| 7 | СА32-04.00.00.000 | Сошник | |
| 8 | 2.50АХ8Н2 | Обод | |
| 9 | 2.50х8 4/60/100 ETO | Шина | |
| 9а | Камера шины 4.8/4,00-8 | Камера шины | |
| 10 | Болт М12x40 | Болт | |
| 11 | Гайка М12 | Гайка | |
| 11 | Шайба пружинная O12 мм | Шайба пружинная | |
| 12 | Болт М16x45 | Болт | |
| 13 | Гайка М16 | Гайка | |
| 13 | Шайба пружинная O16 мм | Шайба пружинная | |
| 14 | Болт М16x60 | Болт | |
| 15 | Болт М12x40 | Болт | |
| 16 | С30-11.01.00.006 | Штифт | |
| 17 | Болт М16x45 | Болт | |
| 11 | Гайка М12 | Гайка | |
| 11 | Шайба пружинная O12 мм | Шайба пружинная | |
| 12 | Болт М16x45 | Болт | |
| 13 | Гайка М16 | Гайка | |
| 13 | Шайба пружинная O16 мм | Шайба пружинная | |
| 14 | Болт М16x60 | Болт | |
| 15 | Болт М12x40 | Болт | |
| 16 | С30-11.01.00.006 | Штифт | |
| 17 | Болт М16x45 | Болт | |
| 18 | Гайка М16 | Гайка | |
| 19 | S04004440000014 | Ступица в сборе | |
| 20 | 5410621 | Сальник ступицы | |
| 21 | Подшипник внутренний 7206 | Подшипник внутренний | |
| 21 | Подшипник внутренний 30206 | Подшипник внутренний | |
| 22 | 61LZDA002 | Ступица | |
| 23 | Подшипник наружный 7204 | Подшипник наружный | |
| 23 | Подшипник наружный 30204 | Подшипник наружный | |
| 24 | 57518В1 | Гайка корончатая | |
| 25 | 56104705 | Колпак ступицы | |
| 26 | Шплинт 3,2х25 | Шплинт | |
| 27 | 57312B1 | Гайка ступицы | |
| 28 | 57112В1 | Болт ступицы | |
| 29 | 4.80/4.00-8 PR4 | Каток прикатывающий | |
| 30 | 1016681-09-01.000 | Чистик | |
| 31 | ПКА-14.09.00.002 | Стремянка | |
| 32 | ПКА-14.09.00.001 | Фланец | |
| 33 | Гайка М12 | Гайка | |
| 33 | Шайба пружинная | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
