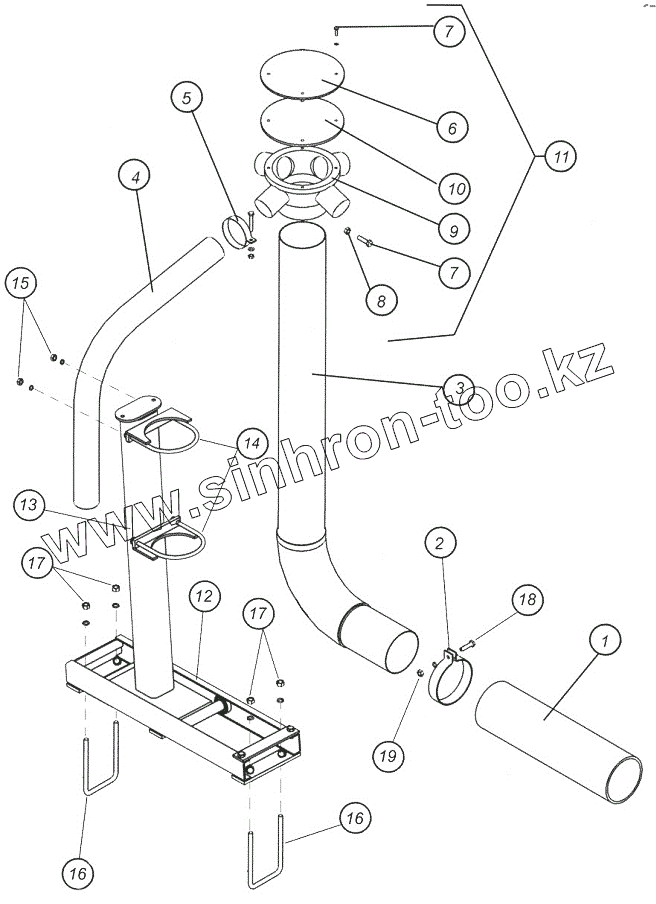

Каталог запасных частей к технике: Агро КУЗБАСС-А ПК-10,6. Первичный коллектор-распределитель
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
17
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1012982 | Шланг | |
| 2 | 1013259 | Хомут | |
| 3 | Т394.04.12.00-03 | Труба первичного распределителя укороченная | |
| 4 | 1012984 | Шланг | |
| 5 | 1013236 | Хомут | |
| 6 | Т394.04.11.03 | Крышка | |
| 7 | Болт М6х22 мм | Болт | |
| 8 | Гайка М6 | Гайка | |
| 9 | Т394.04.11.01 | Корпус | |
| 10 | Т394.04.11.04 | Прокладка | |
| 11 | Т394.04.11.00-4 | Распределитель первичный | |
| 12 | 1027633К-02.00.00 | Направляющая | |
| 13 | 1027633М-01.00.00 | Стойка | |
| 14 | 1027633-00.00.03 | Хомут | |
| 15 | Гайка М10 | Гайка | |
| 15 | Шайба пружинная O10 мм | Шайба пружинная | |
| 16 | 1023564-01 | Стремянка | |
| 17 | Гайка М12 | Гайка | |
| 17 | Шайба пружинная O12 мм | Шайба пружинная | |
| 18 | Болт М6x20 | Болт | |
| 19 | Гайка М6 | Гайка | |
| 19 | Шайба плоская O6 мм | Шайба плоская |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
