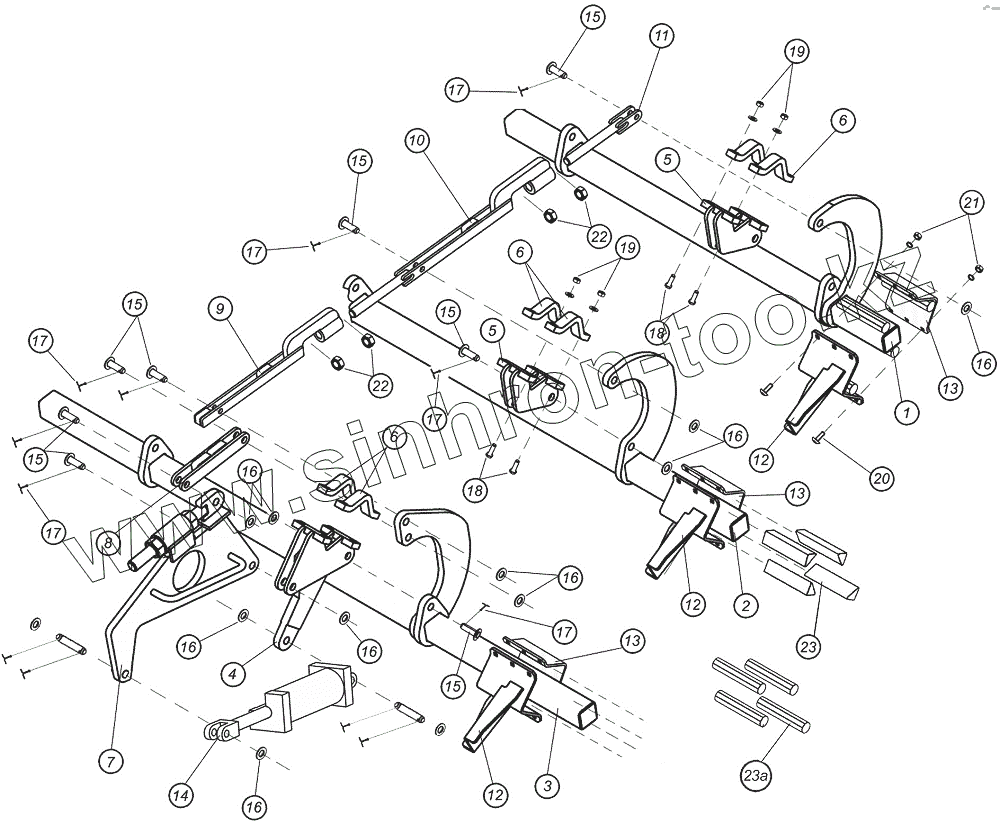

Каталог запасных частей к технике: Агро КУЗБАСС-А ПК-10,6. Механизм сошников
1
2
3
4
5
5
6
6
6
7
8
9
10
11
12
12
12
13
13
13
14
15
15
15
15
15
15
16
16
16
16
16
16
16
17
17
17
17
17
17
18
18
19
19
19
19
19
19
20
21
21
22
22
23
23а
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПКА-14.01.00.000-03 | Балка сошников | |
| 2 | ПКА-14.01.00.000-04 | Балка сошников | |
| 3 | ПКА-14.01.00.000-05 | Балка сошников | |
| 4 | ПКА-14.03.01.000 | Кронштейн цилиндра | |
| 5 | ПКА-14.02.00.000 | Кронштейн | |
| 6 | ПКА-14.02.00.001 | Скоба | |
| 7 | ПКА-14.06.00.000-01 | Рычаг в сборе | |
| 8 | ПКА-14.04.01.000 | Тяга | |
| 9 | ПКА-14.05.01.000 | Тяга задняя | |
| 10 | ПКА-14.05.02.000 | Тяга передняя | |
| 11 | ПКА-14.05.03.000 | Вилка | |
| 12 | СА32-01.00.00.000 | Кронштейн | |
| 13 | СА32-01.00.00.001-01 | Кронштейн рабочего органа | |
| 14 | 32ТР08-125 | Гидроцилиндр | |
| 15 | ПКА-14.02.02.000 | Ось | |
| 16 | 1016663-01 | Шайба | |
| 17 | Шплинт 5x63 | Шплинт | |
| 18 | Болт М20x100 | Болт | |
| 19 | Гайка М20 | Гайка | |
| 19 | Шайба плоская O20мм | Шайба плоская | |
| 20 | Болт М12x40 | Болт | |
| 21 | Гайка М12 | Гайка | |
| 21 | Шайба пружинная O12мм | Шайба пружинная | |
| 22 | Гайка М39 | Гайка | |
| 23 | AM65X204 | Амортизатор | |
| 23а | 78200081 | Амортизатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
