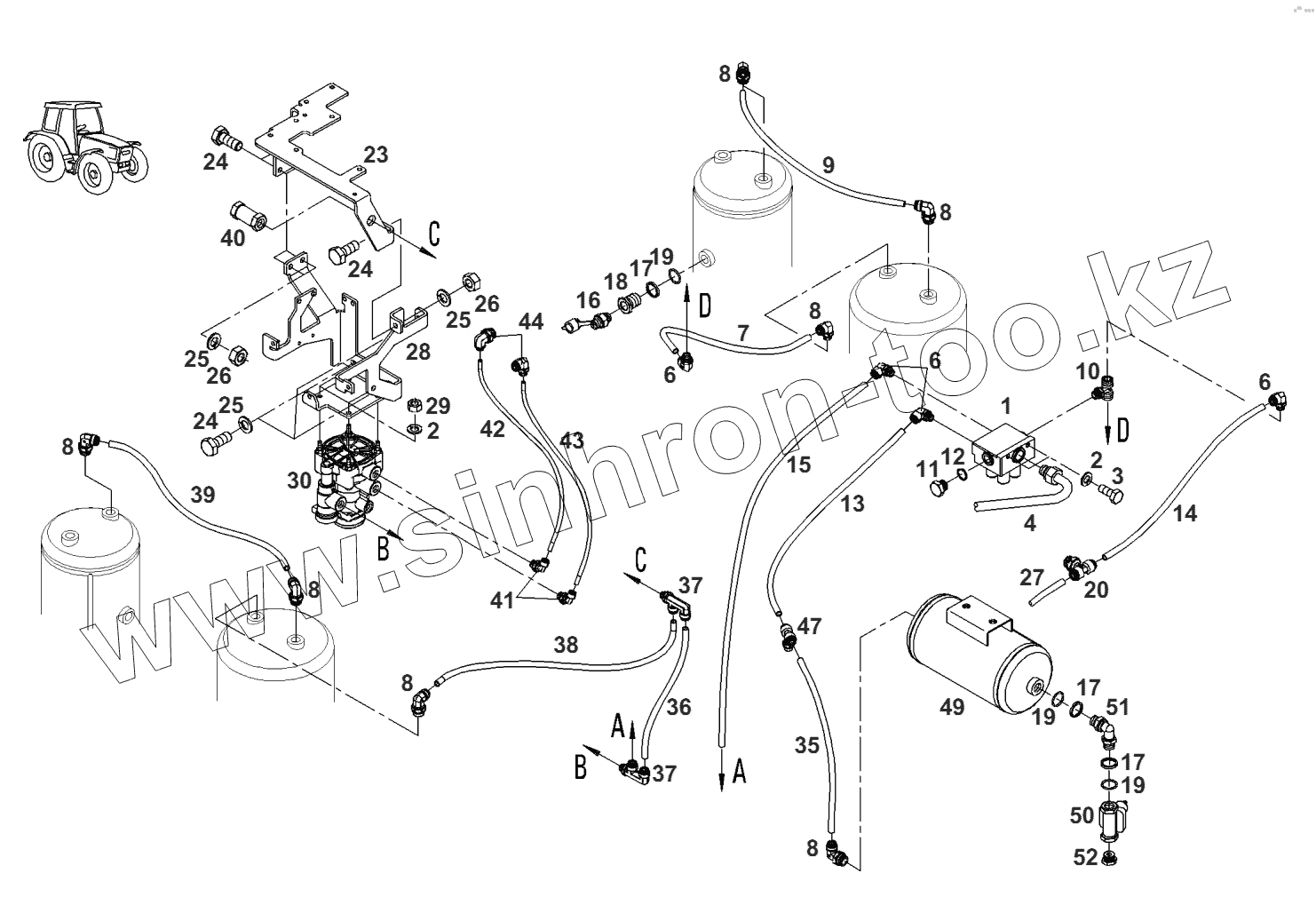

Каталог запасных частей к технике: AGCO Fendt-936 часть3. Компрессорная установка-тормозная система
1
2
2
3
6
6
6
7
8
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
17
17
18
19
19
19
20
23
24
24
24
25
25
25
26
26
28
29
30
35
36
37
37
38
39
41
42
43
44
47
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Х548.839.066.000 | Х548.839.066.000 | резиновое кольцо | |
| F716.880.120.010 | F716.880.120.010 | колпак запорный | |
| 1 | G931.882.020.010 | клапан | |
| 2 | Х520.803.901.000 | кольцо пружинное | |
| 3 | Х487.527.741.000 | винт шестигранный | |
| 6 | Х585.659.000.000 | соединитель | |
| 7 | Х334.055.000.940 | труба | |
| 8 | Х585.659.100.000 | соединитель | |
| 9 | Х334.055.000.940 | труба | |
| 10 | Х596.317.000.000 | Т-Е штуцер | |
| 11 | Х494.204.200.000 | пробка запорная | |
| 12 | Х540.004.678.000 | кольцо уплотнительное | |
| 13 | Х334.055.000.940 | труба | |
| 14 | Х334.055.000.940 | труба | |
| 15 | Х334.055.000.960 | труба | |
| 16 | G716.880.120.010 | подключение контрольное | |
| 17 | F250.880.020.290 | кольцо опорное | |
| 18 | Х586.523.100.000 | штуцер | |
| 19 | Х548.862.866.000 | резиновое кольцо | |
| 20 | Х596.315.800.000 | Т-Е штуцер | |
| 23 | 931.882.020.021 | балка | |
| 24 | Х487.531.541.000 | винт шестигранный | |
| 25 | Х520.804.401.000 | кольцо пружинное | |
| 26 | Х428.202.839.000 | гайка | |
| 28 | 931.882.020.010 | балка | |
| 29 | Х428.202.439.000 | гайка | |
| 30 | G931.882.020.020 | клапан управления прицепа | |
| 35 | Х334.055.000.940 | труба | |
| 36 | Х334.055.000.940 | труба | |
| 37 | Х585.658.000.000 | соединитель | |
| 38 | Х334.055.000.940 | труба | |
| 39 | Х334.055.000.940 | труба | |
| 41 | Х585.658.600.000 | соединитель | |
| 42 | Х334.020.000.940 | труба | |
| 43 | Х334.020.000.940 | труба | |
| 44 | Х585.658.700.000 | соединитель | |
| 47 | Х596.315.700.000 | Т-Е штуцер | |
| 50 | F385.880.060.030 | ограничительный клапан | |
| 51 | F285.881.020.020 | уголок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
