Каталог запасных частей к технике: AGCO Fendt-936 часть3. Компрессорная установка-напорные линии

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

4

4

5

5

6

7

8

9

10

10

10

11

11

11

12

12

13

13

14

15

15

16

16

17

18

19

20

20

20

21

22

25

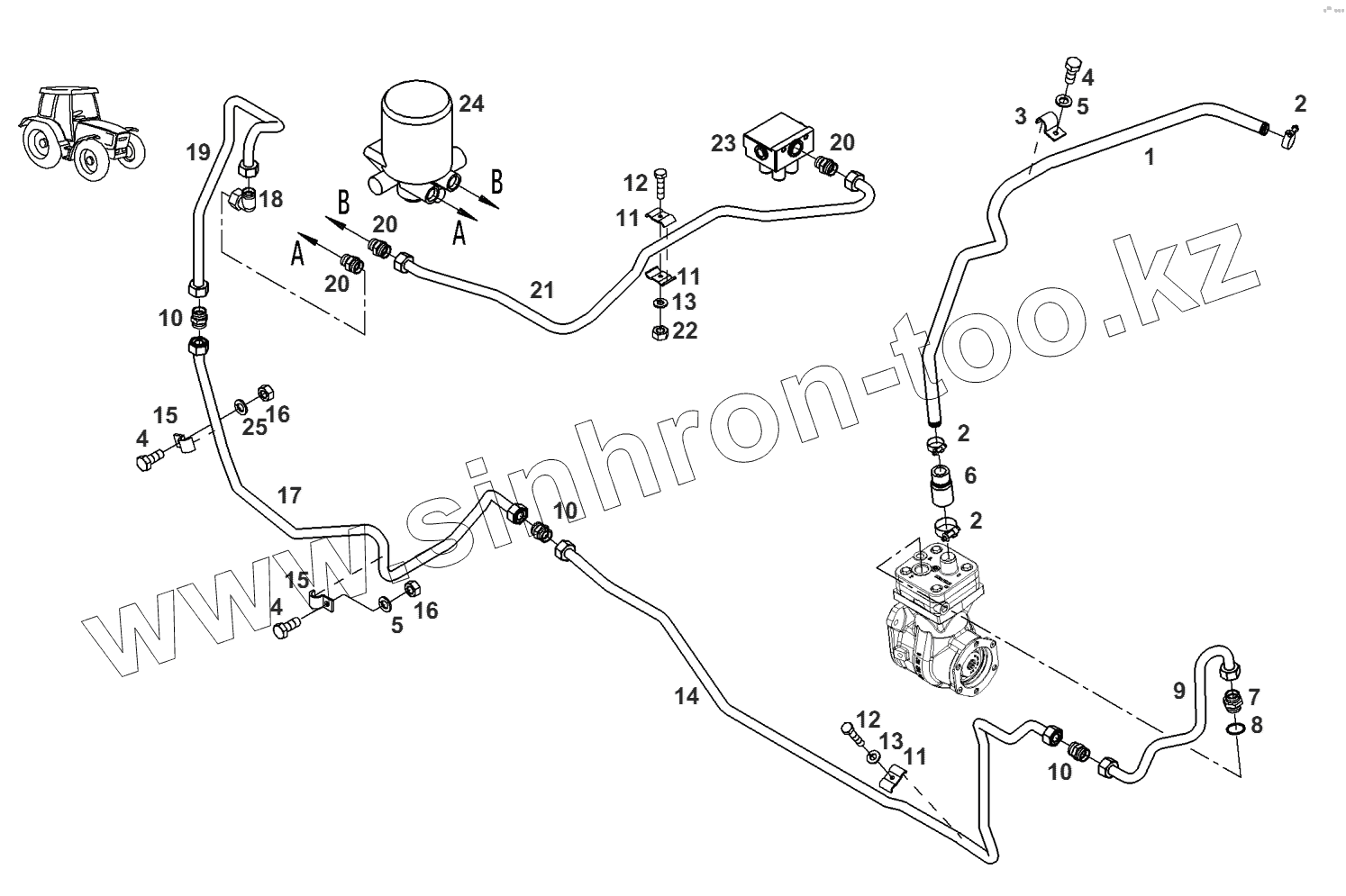

Позиция на иллюстрации	Заводской номер детали		Название детали
1	931.882.030.010		труба заборная
2	Х458.651.800.000		хомут
3	230.861.020.030		хомут
4	Х487.527.741.000		винт шестигранный
5	Х520.803.901.000		кольцо пружинное
6	214.103.470.010		шланг
7	Х592.502.300.000		штуцер резьбовой
8	F278.880.020.050		кольцо уплотнительное
9	Н931.882.030.110		труба напорная
10	Х592.616.400.000		штуцер
11	178.950.010.260		хомут
12	Х487.521.141.000		винт шестигранный
13	Х520.803.001.000		кольцо пружинное
14	Н931.882.030.120		труба напорная
15	135.954.010.070		хомут
16	Х428.202.439.000		гайка
17	Н931.882.030.130		труба напорная
18	Х584.316.400.000		ESTB-W штуцер
19	Н931.882.030.140		труба напорная
20	Х592.501.401.000		штуцер резьбовой
21	Н931.882.030.150		труба напорная
22	Х428.202.239.000		гайка
25	Х450.006.308.000		шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
