Каталог запасных частей к технике: AGCO Fendt-936 часть3. Компрессорная установка-клапан ручного тормоза

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
10
12
13
14
15
16
17
18
18
20
22
23
24
25
26
29
30
31
32
33
33
33
40
41
42

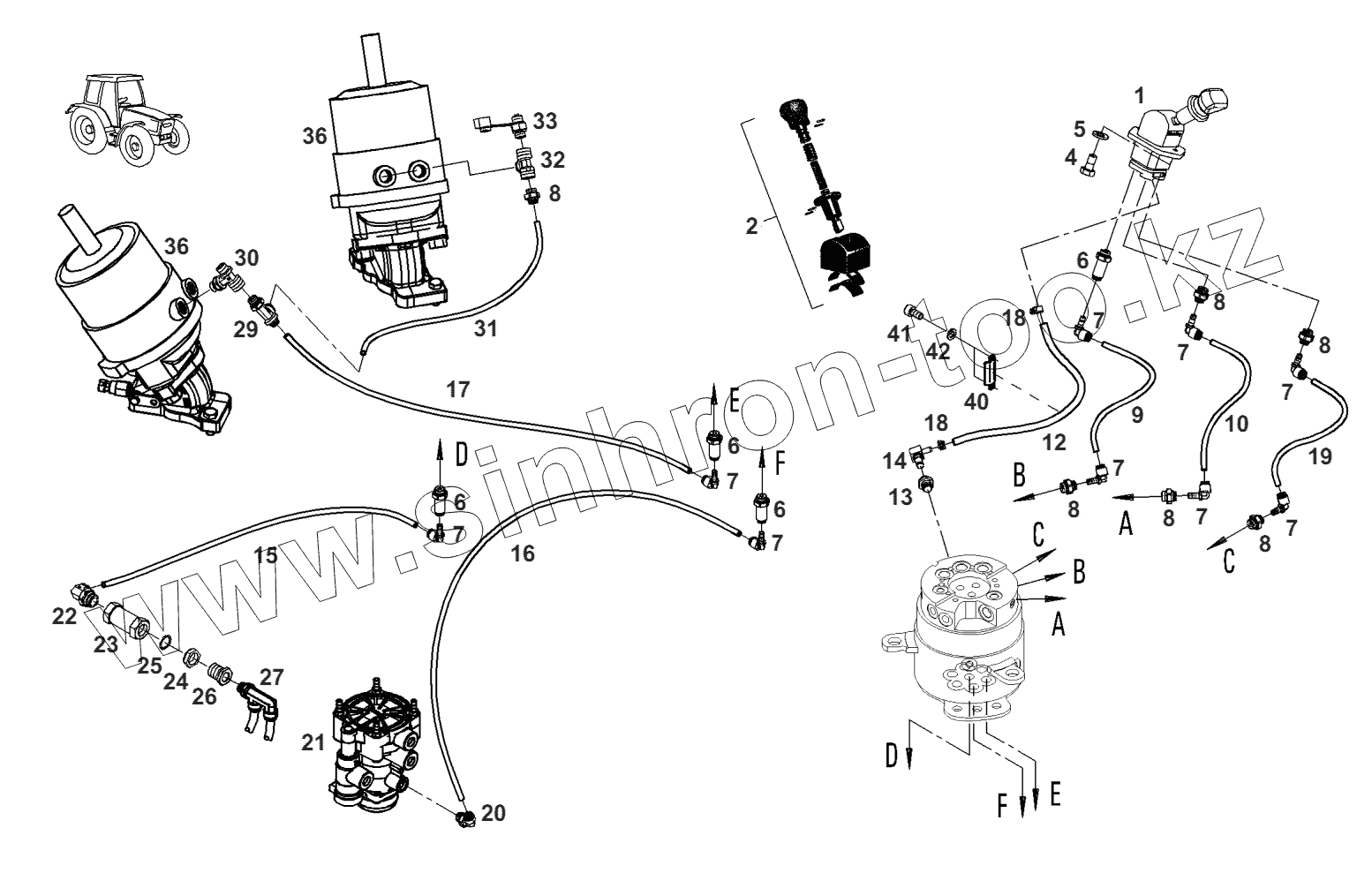

Позиция на иллюстрации Заводской номер детали Название детали
F931.882.130.010 F931.882.130.010 комплект ремонтный
F822.880.020.020 F822.880.020.020 комплект ремонтный
1 G931.882.130.010 клапан ручного тормоза
2 F931.882.130.020 деталей комплект
4 Х487.520.441.000 винт шестигранный
5 Х520.803.001.000 кольцо пружинное
6 Х585.031.900.000 штуцер
7 Х596.306.200.000 штекер угловой
8 Х585.031.700.000 штуцер
9 Х334.020.001.950 труба
10 Х334.020.000.940 труба
11 Х334.020.002.950 труба
12 Х604.070.000.600 шланг напорный
13 Х596.331.900.000 штуцер
14 Х596.306.700.000 штекер угловой
15 Х334.020.000.940 труба
16 Х334.020.002.950 труба
17 Х334.020.001.950 труба
18 Х457.821.102.000 хомут
20 Х585.658.600.000 соединитель
22 Х585.658.700.000 соединитель
23 G822.880.020.120 клапан обратный
24 Х596.311.600.000 гайка уплотнительная
25 Х548.862.866.000 резиновое кольцо
26 Х586.523.100.000 штуцер
29 Х596.317.800.000 L-E-соединение
30 Х596.316.800.000 Т-Е штуцер
31 Х334.020.000.940 труба
32 Х596.317.000.000 Т-Е штуцер
33 G716.880.120.010 подключение контрольное
33 F716.880.120.010 колпак запорный
33 Х548.839.066.000 резиновое кольцо
38 Х668.981.022.000 лента кабеля
40 931.882.131.010 пластина
41 Х485.002.405.000 болт цилиндрический
42 Х520.802.601.000 кольцо пружинное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
