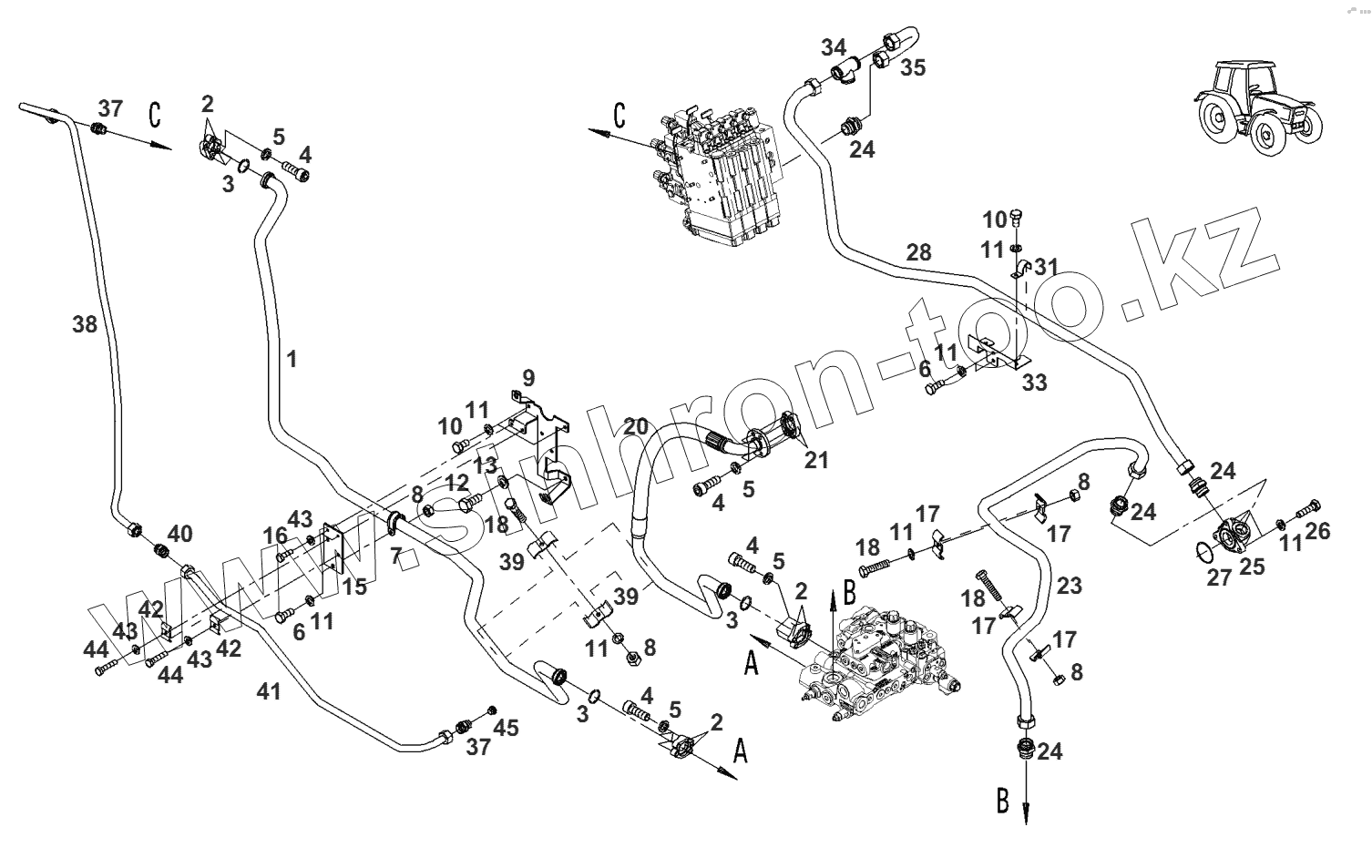

Каталог запасных частей к технике: AGCO Fendt-936 часть3. Гидравлическое соединение-трубопровод основного контура
1
2
2
2
3
3
3
4
4
4
4
5
5
5
5
6
6
7
8
8
8
8
9
10
10
11
11
11
11
11
11
11
12
13
15
16
17
17
17
17
18
18
18
20
21
23
24
24
24
24
25
26
27
28
31
33
34
35
37
37
38
40
41
42
42
43
43
43
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н931.952.010.490 | труба напорная | |
| 2 | Х572.899.401.000 | сектор, фланца | |
| 3 | Х548.892.900.000 | резиновое кольцо | |
| 4 | Х485.013.200.000 | болт цилиндрический | |
| 5 | Х520.804.401.000 | кольцо пружинное | |
| 6 | Х487.527.741.000 | винт шестигранный | |
| 7 | Х459.077.200.000 | хомут трубы | |
| 8 | Х428.202.439.000 | гайка | |
| 9 | Н931.952.010.140 | кронштейн | |
| 10 | Х487.526.841.000 | винт шестигранный | |
| 11 | Х520.803.901.000 | кольцо пружинное | |
| 12 | Х487.531.541.000 | винт шестигранный | |
| 13 | Х520.804.401.000 | кольцо пружинное | |
| 15 | Н931.952.010.360 | кронштейн | |
| 16 | Х487.520.041.000 | винт шестигранный | |
| 17 | 916.100.470.020 | хомут трубы | |
| 18 | Х487.528.241.000 | винт шестигранный | |
| 20 | Н931.952.010.040 | шланг напорный | |
| 21 | 931.952.010.090 | сектор, фланца | |
| 23 | Н931.952.010.111 | труба обратого слива | |
| 24 | Х592.501.600.000 | штуцер резьбовой | |
| 25 | 931.952.010.040 | фланец | |
| 26 | Х487.528.141.000 | винт шестигранный | |
| 27 | Х548.936.066.000 | резиновое кольцо | |
| 28 | Н931.952.010.070 | труба обратого слива | |
| 31 | 291.880.020.080 | хомут | |
| 33 | Н931.952.010.470 | кронштейн | |
| 34 | Х592.716.600.000 | тройник | |
| 35 | Н931.952.010.190 | труба обратого слива | |
| 37 | Х592.501.401.000 | штуцер резьбовой | |
| 38 | Н931.952.010.480 | труба обратного слива | |
| 40 | Х592.616.400.000 | штуцер | |
| 41 | Н931.952.010.021 | труба обратного слива | |
| 42 | 178.950.010.260 | хомут | |
| 43 | Х520.803.001.000 | кольцо пружинное | |
| 44 | Х487.521.141.000 | винт шестигранный | |
| 45 | Х483.902.401.000 | пробка запорная | |
| 46 | 916.960.640.020 | палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
