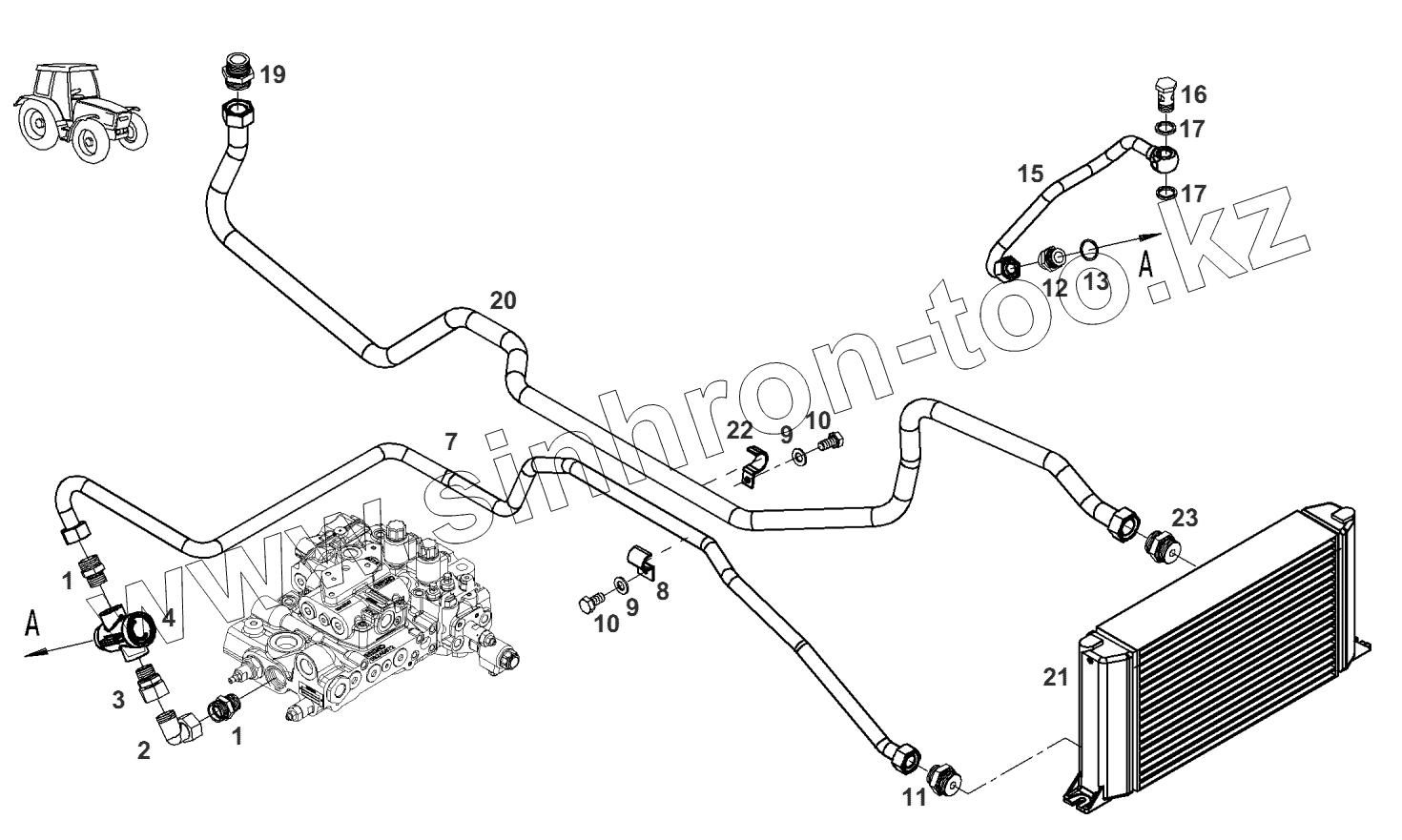

Каталог запасных частей к технике: AGCO Fendt-936 часть3. Гидравлическое соединение-трубопровод масляного радиатора

Тип техники

Марка

Модель

Схема

1

1

2

3

4

7

8

9

9

10

10

11

12

13

15

16

17

17

19

20

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Х592.501.500.000		штуцер резьбовой
2	Х584.316.500.000		ESTB-W штуцер
3	Х592.301.500.000		штуцер
4	G931.952.250.010		датчик температуры масла
7	Н931.952.250.040		труба напорная
8	230.861.020.030		хомут
9	Х450.006.308.000		шайба
10	Х487.526.841.000		винт шестигранный
11	G931.952.250.020		штуцер резьбовой
12	Х592.502.300.000		штуцер резьбовой
13	Х540.008.278.000		кольцо уплотнительное
15	Н931.952.250.030		труба напорная
16	Х494.515.800.000		винт
17	Х566.012.500.000		кольцо уплотнительное
19	Х592.501.600.000		штуцер резьбовой
20	Н931.952.250.010		труба обратого слива
22	291.880.020.080		хомут
23	G931.100.512.010		штуцер резьбовой

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
