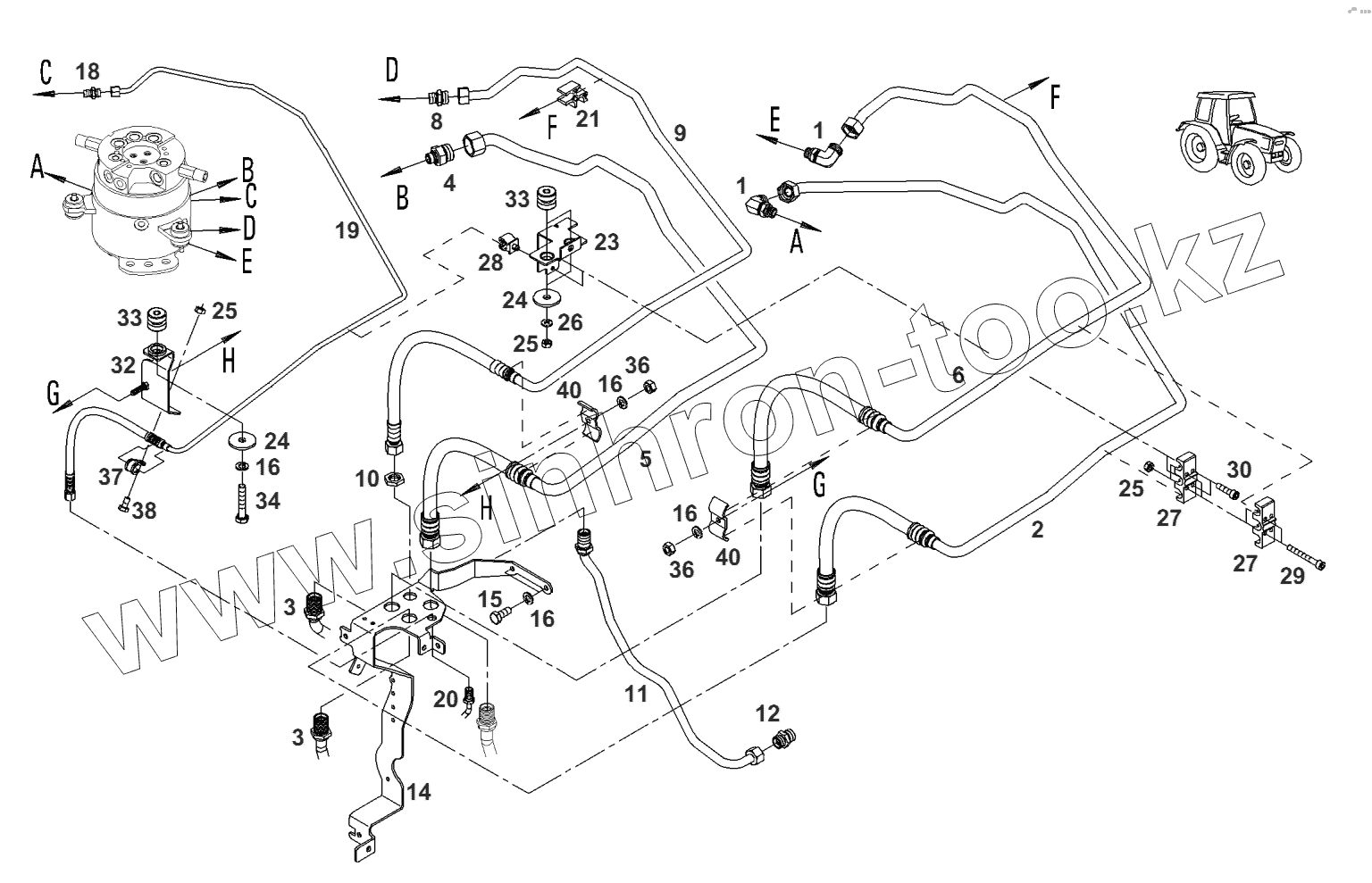

Каталог запасных частей к технике: AGCO Fendt-936 часть3. Гидравлическое соединение-трубопровод гидравлический рулевого управления

Тип техники

Марка

Модель

Схема

1

1

2

4

5

6

8

9

10

11

12

14

15

16

16

16

16

18

19

21

23

24

24

25

25

25

26

27

27

28

29

30

32

33

33

34

36

36

37

38

40

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	G931.952.340.120		опора
2	Н931.952.340.040		линия напорная
4	G931.952.340.150		опора
5	Н931.952.340.020		линия напорная
6	Н931.952.340.030		линия напорная
8	Х592.501.300.000		штуцер резьбовой
9	Н931.952.340.010		линия обратного слива
10	Х435.906.000.000		гайка
11	Н931.952.340.121		труба обратого слива
12	Х592.502.201.000		штуцер резьбовой
14	931.952.340.071		облицовка балки
15	Х487.527.741.000		винт шестигранный
16	Х520.803.901.000		кольцо пружинное
18	Х592.501.000.000		штуцер резьбовой
19	Н931.952.340.050		линия напорная
21	931.952.340.030		распорка
23	Н931.952.340.130		кронштейн
24	278.860.060.040		шайба
25	Х428.202.239.000		гайка
26	Х520.803.001.000		кольцо пружинное
27	931.952.340.080		распорка
28	Х668.468.201.000		хомут кабеля
29	Х485.005.705.000		болт цилиндрический
30	Х485.005.305.000		болт цилиндрический
32	Н931.952.340.150		кронштейн
33	G716.501.021.090		подшипник
34	Х487.528.441.000		винт шестигранный
36	Х428.202.439.000		гайка
37	Х459.075.600.000		хомут трубы
38	Х487.520.041.000		винт шестигранный
40	916.100.470.020		хомут трубы

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
