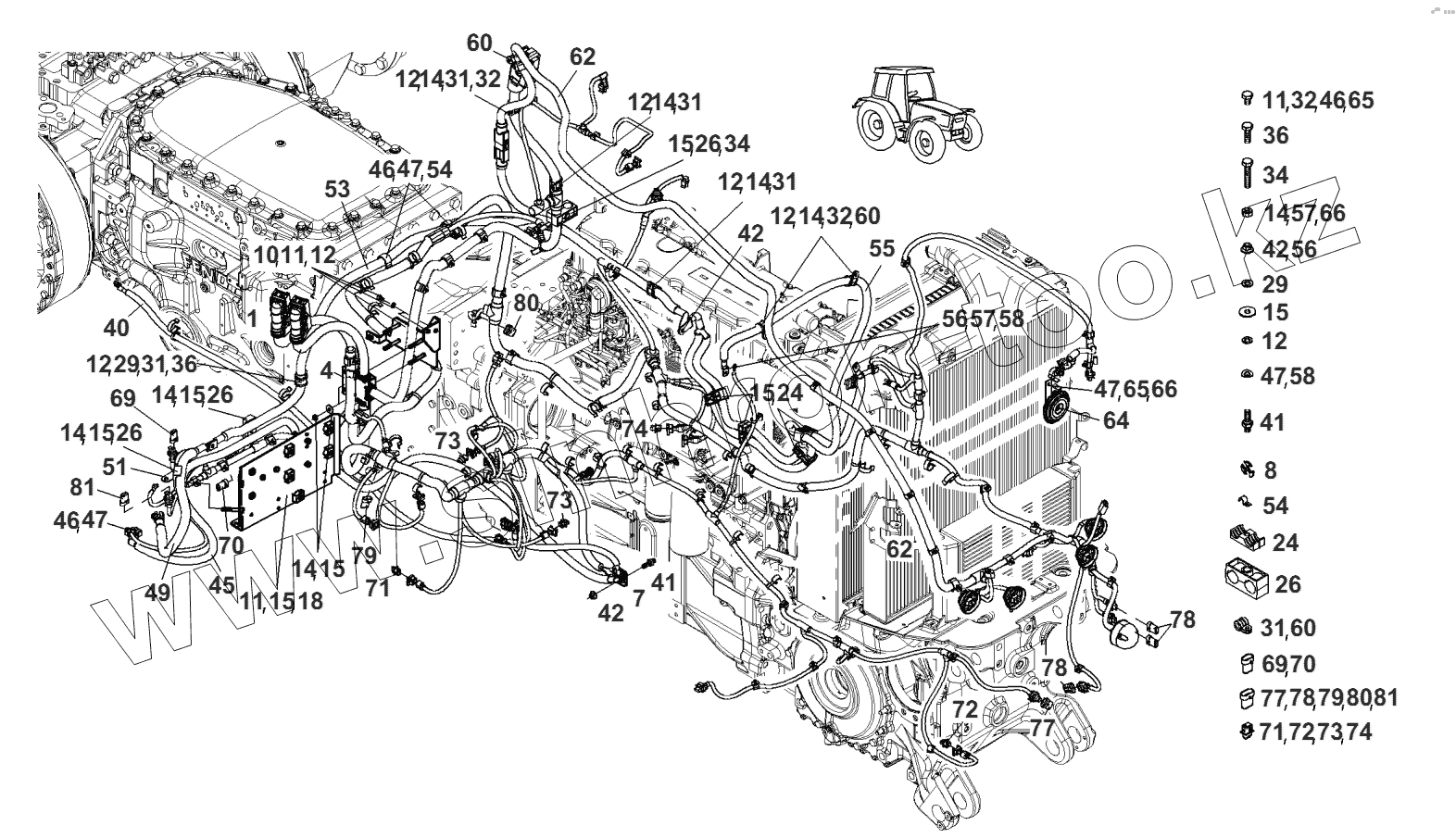

Каталог запасных частей к технике: AGCO Fendt-936 часть3. Электрооборудование-жгут
1
4
7
8
10
11
11
11
12
12
12
12
12
12
12
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
18
24
24
26
26
26
26
29
29
31
31
31
31
31
32
32
32
34
34
36
36
40
41
41
42
42
42
45
46
46
46
47
47
47
47
49
51
53
54
54
55
56
56
57
57
58
58
60
60
60
64
65
65
66
66
69
69
70
70
71
71
72
72
73
73
73
74
74
77
77
78
78
78
79
79
80
80
81
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н931.901.042.272 | жгут | |
| 4 | G931.901.042.040 | хомут кабеля | |
| 7 | 931.901.042.030 | панель | |
| 8 | 931.901.042.010 | переходник | |
| 10 | Н931.901.042.071 | косынка | |
| 11 | Х487.526.841.000 | винт шестигранный | |
| 12 | Х520.803.901.000 | кольцо пружинное | |
| 14 | Х428.202.439.000 | гайка | |
| 15 | Х454.306.308.000 | шайба | |
| 18 | Н931.901.042.082 | кронштейн | |
| 24 | 931.901.042.200 | колодка клемная | |
| 26 | Х459.079.500.000 | хомут трубы | |
| 29 | Х450.006.308.000 | шайба | |
| 31 | Х459.076.300.000 | хомут трубы | |
| 32 | Х487.527.941.000 | винт шестигранный | |
| 34 | Х487.528.641.000 | винт шестигранный | |
| 36 | Х487.528.341.000 | винт шестигранный | |
| 40 | Н931.901.042.050 | кабель массы | |
| 41 | 931.901.042.300 | шпилька | |
| 42 | Х429.502.800.000 | гайка | |
| 45 | Н931.901.042.060 | кабель массы | |
| 46 | Х487.526.800.000 | винт шестигранный | |
| 47 | Х521.403.947.000 | шайба упругая | |
| 49 | Н931.901.042.210 | проводка | |
| 51 | Н931.901.042.281 | проводка | |
| 53 | Н931.901.042.031 | жгут | |
| 54 | 291.880.020.080 | хомут | |
| 55 | Н931.901.042.041 | жгут | |
| 56 | Х436.302.400.000 | гайка | |
| 57 | Х428.202.039.000 | гайка | |
| 58 | Х521.402.647.000 | шайба упругая | |
| 60 | Х459.076.400.000 | хомут трубы | |
| 64 | G930.900.020.201 | насадка | |
| 65 | Х487.526.841.000 | винт шестигранный | |
| 66 | Х428.202.439.000 | гайка | |
| 69 | G816.900.043.060 | штекер | |
| 70 | G816.900.043.060 | штекер | |
| 71 | G816.900.043.150 | штекер | |
| 72 | G816.900.043.150 | штекер | |
| 73 | G816.900.043.150 | штекер | |
| 74 | G816.900.043.150 | штекер | |
| 77 | G816.900.043.070 | штекер | |
| 78 | G816.900.043.070 | штекер | |
| 79 | G816.900.043.070 | штекер | |
| 80 | G816.900.043.070 | штекер | |
| 81 | G816.900.043.070 | штекер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
