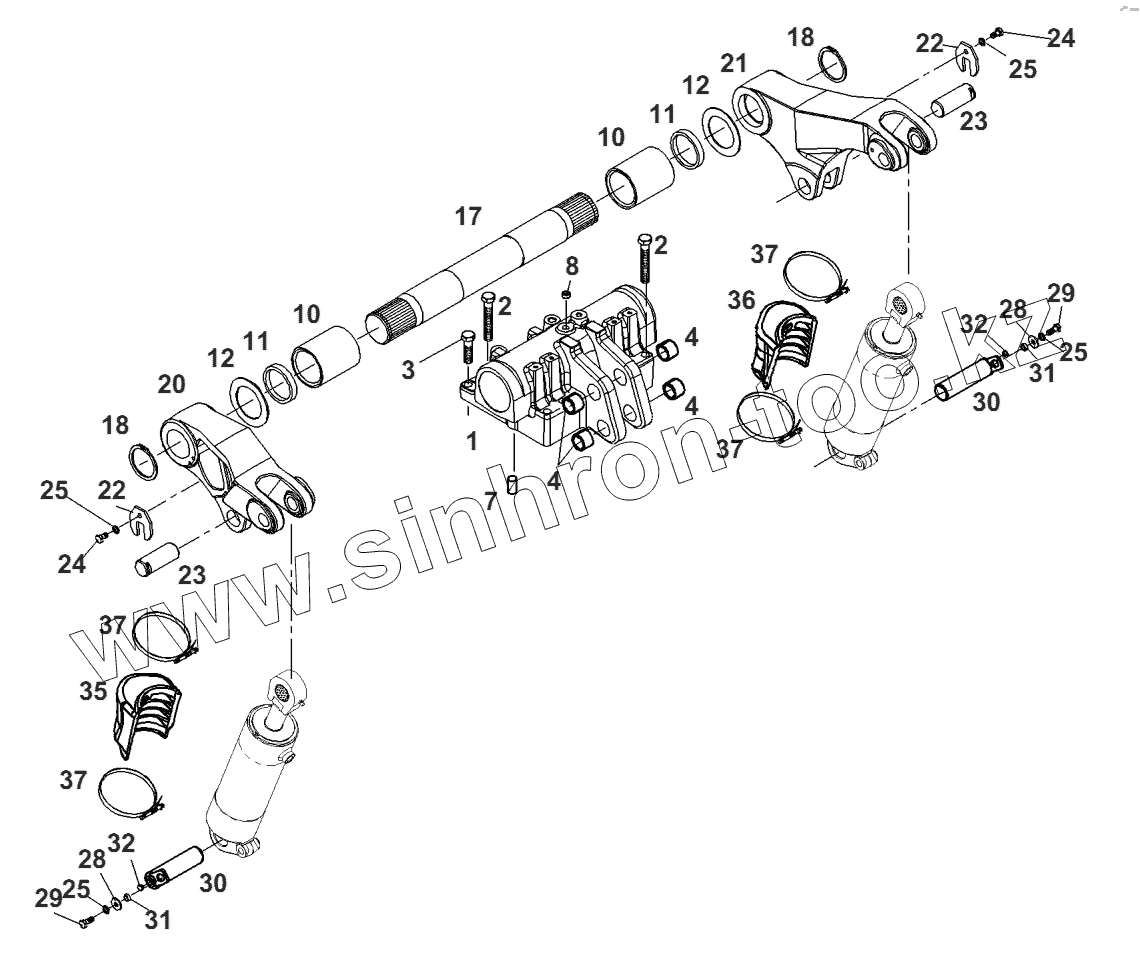

Каталог запасных частей к технике: AGCO Fendt-936 часть2. Задняя подвеска-подъемник

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
7
8
10
10
11
11
12
12
17
18
18
20
21
22
22
23
23
24
24
25
25
25
25
28
28
29
29
30
30
31
31
32
32
35
36
37
37
37
37
Позиция на иллюстрации Заводской номер детали Название детали
1 G931.860.030.031 подшипник вала подъемного
2 Х486.551.800.000 винт шестигранный
3 Х486.551.006.000 винт шестигранный
4 Х609.715.700.000 втулка зажимная
7 Х506.285.600.000 штифт
8 Х483.501.600.000 пробка запорная
10 816.860.030.040 втулка
11 Х550.150.400.000 сальник
12 816.860.030.050 шайба
17 931.860.030.060 вал подъема
18 Х530.010.001.000 кольцо стопорное
20 931.860.030.013 рычаг подъемный
21 931.860.030.022 рычаг подъемный
22 931.860.030.090 шайба стопорная
23 931.860.030.080 палец
24 Х487.531.506.000 винт шестигранный
25 Х520.804.401.000 кольцо пружинное
26 725.891.030.550 втулка
28 Х454.407.508.000 шайба
29 Х487.531.541.000 винт шестигранный
30 Н816.860.030.042 палец
31 816.870.030.060 втулка
32 Х499.501.100.000 заглушка
35 931.860.030.040 клин
36 931.860.030.050 клин
37 Х458.658.800.000 хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
