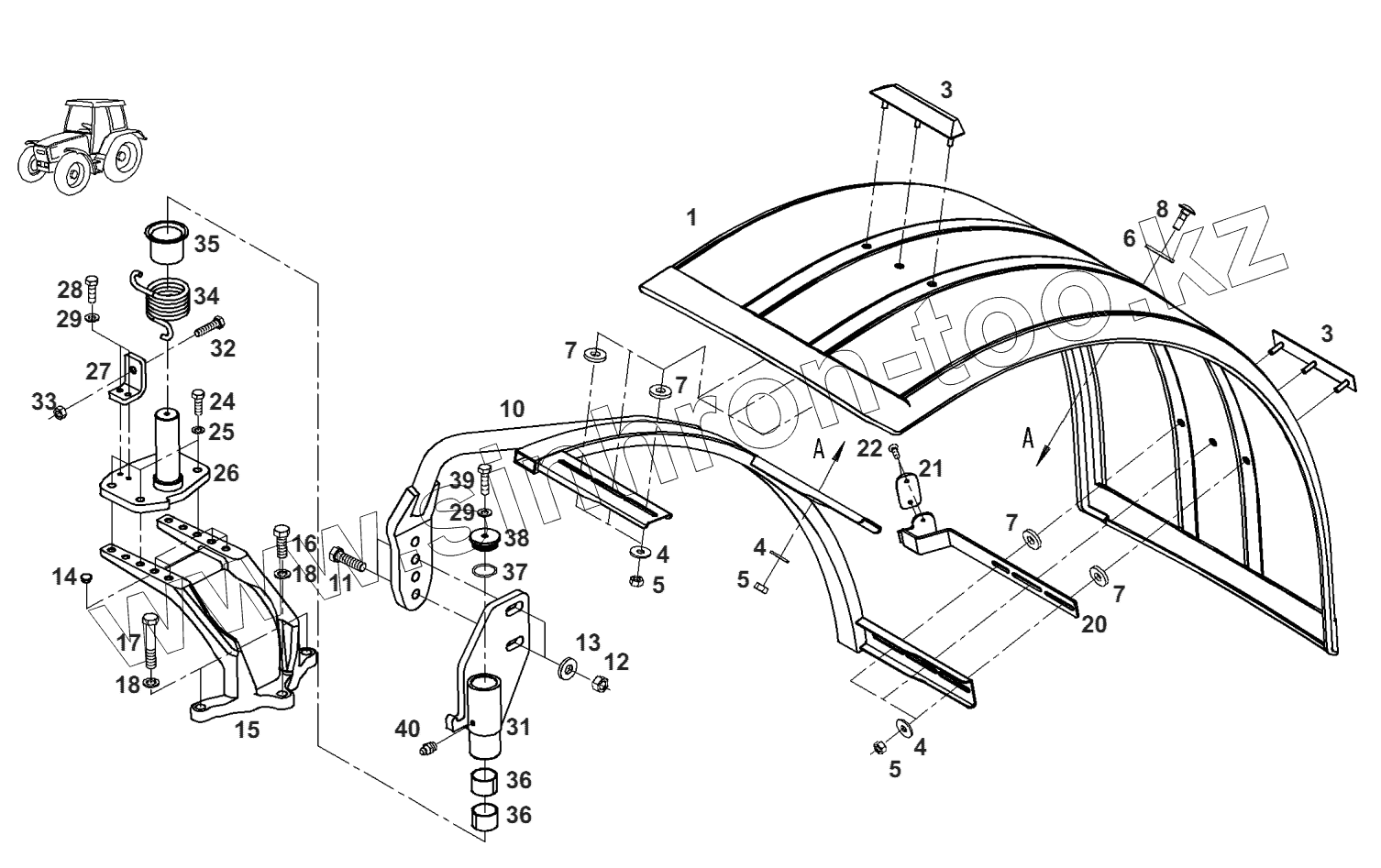

Каталог запасных частей к технике: AGCO Fendt-936 часть2. Колеса-передние крылья
1
1
1
3
3
4
4
4
5
5
5
6
7
7
7
7
8
10
10
11
12
13
14
15
16
17
18
18
20
21
22
24
25
26
26
27
28
29
29
31
31
32
33
34
34
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 816.700.030.020 | крыло | |
| 1 | 926.700.030.011 | крыло | |
| 1 | 718.701.026.010 | крыло | |
| 3 | 385.700.030.061 | рычаг | |
| 4 | Х454.306.308.000 | шайба | |
| 5 | Х428.202.439.000 | гайка | |
| 6 | Х454.308.700.000 | шайба | |
| 7 | Х454.607.508.000 | шайба | |
| 8 | Х477.827.936.000 | шуруп | |
| 10 | Н931.700.030.011 | раскос | |
| 10 | Н931.700.030.021 | раскос | |
| 11 | Х487.545.601.000 | винт шестигранный | |
| 12 | Х428.204.039.000 | гайка | |
| 13 | 816.810.220.020 | шайба | |
| 14 | Х499.501.100.000 | заглушка | |
| 15 | 931.700.030.050 | стойка | |
| 16 | Х487.545.301.000 | винт шестигранный | |
| 17 | Х486.546.500.000 | винт шестигранный | |
| 18 | Х520.806.601.000 | кольцо пружинное | |
| 20 | G931.700.030.050 | упор | |
| 21 | 931.700.030.020 | прибор | |
| 22 | Х491.721.901.000 | шуруп | |
| 24 | Х487.535.741.000 | винт шестигранный | |
| 25 | Х520.805.001.000 | кольцо пружинное | |
| 26 | Н931.700.030.050 | палец опорный | |
| 26 | Н931.700.030.060 | палец опорный | |
| 27 | 931.700.030.370 | угол | |
| 28 | Х487.527.941.000 | винт шестигранный | |
| 29 | Х450.006.308.000 | шайба | |
| 31 | Н931.700.030.030 | кронштейн | |
| 31 | Н931.700.030.040 | кронштейн | |
| 32 | Х487.536.041.000 | винт шестигранный | |
| 33 | Х428.203.239.000 | гайка | |
| 34 | 931.700.030.320 | пружина | |
| 34 | 931.700.030.330 | пружина | |
| 35 | 931.700.030.360 | втулка | |
| 36 | Х605.018.000.000 | втулка подшипника | |
| 37 | Х548.901.066.000 | резиновое кольцо | |
| 38 | 931.700.030.340 | ограждение | |
| 39 | Х487.528.141.000 | винт шестигранный | |
| 40 | Х662.516.200.000 | нипель для смазки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
