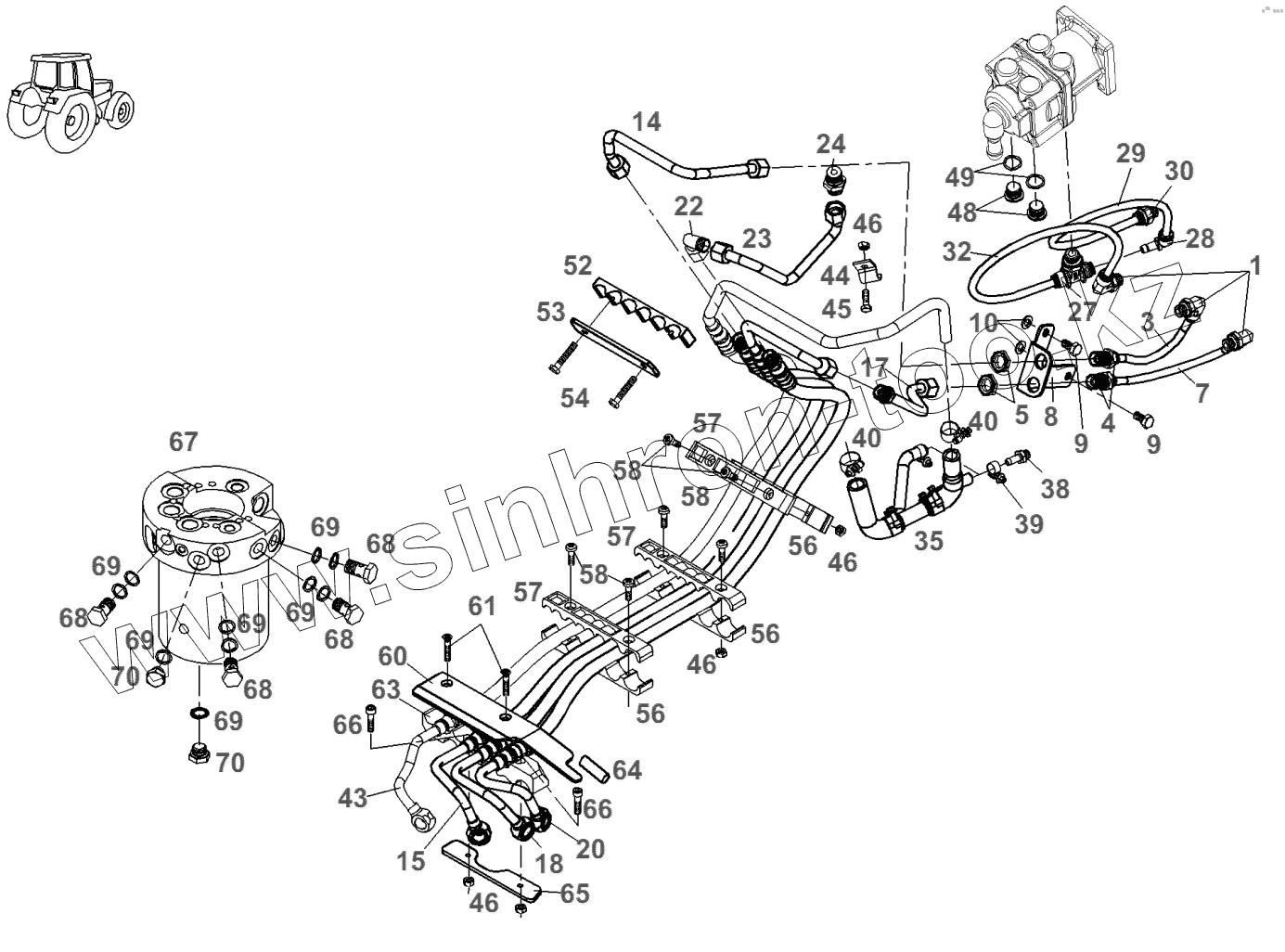

Каталог запасных частей к технике: AGCO Fendt-936 часть1. Коробка передач-трубки тормозного устройcтва
1
3
4
5
7
8
9
9
10
14
15
17
18
20
22
23
24
27
28
29
30
32
35
38
39
40
40
43
44
45
46
46
46
46
48
49
52
53
54
56
56
56
57
57
57
58
58
58
60
61
63
64
65
66
66
68
68
68
68
69
69
69
69
69
69
70
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Х585.657.500.000 | соединитель | |
| 3 | 931.151.723.100 | форма | |
| 4 | Х596.323.100.000 | соединитель | |
| 5 | Х596.311.400.000 | гайка уплотнительная | |
| 7 | Х334.020.000.940 | труба | |
| 8 | 931.151.723.200 | кронштейн | |
| 9 | Х487.526.841.000 | винт шестигранный | |
| 10 | Х520.803.901.000 | кольцо пружинное | |
| 14 | Н931.151.723.120 | труба напорная | |
| 15 | Н931.150.723.230 | шланг напорный | |
| 17 | Н931.151.723.190 | труба напорная | |
| 18 | Н931.150.723.220 | шланг напорный | |
| 20 | Н931.150.723.210 | шланг напорный | |
| 22 | Х584.316.100.000 | ESTB-W штуцер | |
| 23 | Н931.150.723.160 | труба напорная | |
| 24 | Х592.501.103.000 | штуцер резьбовой | |
| 27 | Х596.315.200.000 | Т-Е штуцер | |
| 28 | Х596.306.200.000 | штекер угловой | |
| 29 | Х334.020.000.940 | труба | |
| 30 | Х585.031.600.000 | штуцер | |
| 32 | Х334.020.000.940 | труба | |
| 35 | G931.151.723.020 | шланг | |
| 38 | 931.151.722.021 | опора | |
| 39 | Х458.650.500.000 | хомут | |
| 40 | Х458.651.300.000 | хомут | |
| 43 | Н931.150.723.251 | шланг напорный | |
| 44 | 931.150.722.200 | хомут | |
| 45 | Х487.520.741.000 | винт шестигранный | |
| 46 | Х428.202.239.000 | гайка | |
| 48 | Х483.801.200.000 | пробка запорная | |
| 49 | Х540.004.678.000 | кольцо уплотнительное | |
| 52 | 931.150.723.071 | хомут | |
| 53 | 931.150.723.061 | панель | |
| 54 | Х487.521.241.000 | винт шестигранный | |
| 56 | 931.150.723.020 | хомут | |
| 57 | 931.150.723.030 | хомут | |
| 58 | Х495.922.600.000 | болт сферический | |
| 60 | 931.150.723.160 | панель | |
| 61 | Х491.723.001.000 | шуруп | |
| 63 | 931.150.723.040 | хомут | |
| 64 | Х591.250.800.000 | шланг посадочный | |
| 65 | 931.150.723.050 | панель | |
| 66 | Х485.005.305.000 | болт цилиндрический | |
| 68 | Х494.515.400.000 | штуцер | |
| 69 | Х566.006.800.000 | кольцо уплотнительное | |
| 70 | Х494.203.800.000 | пробка запорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
