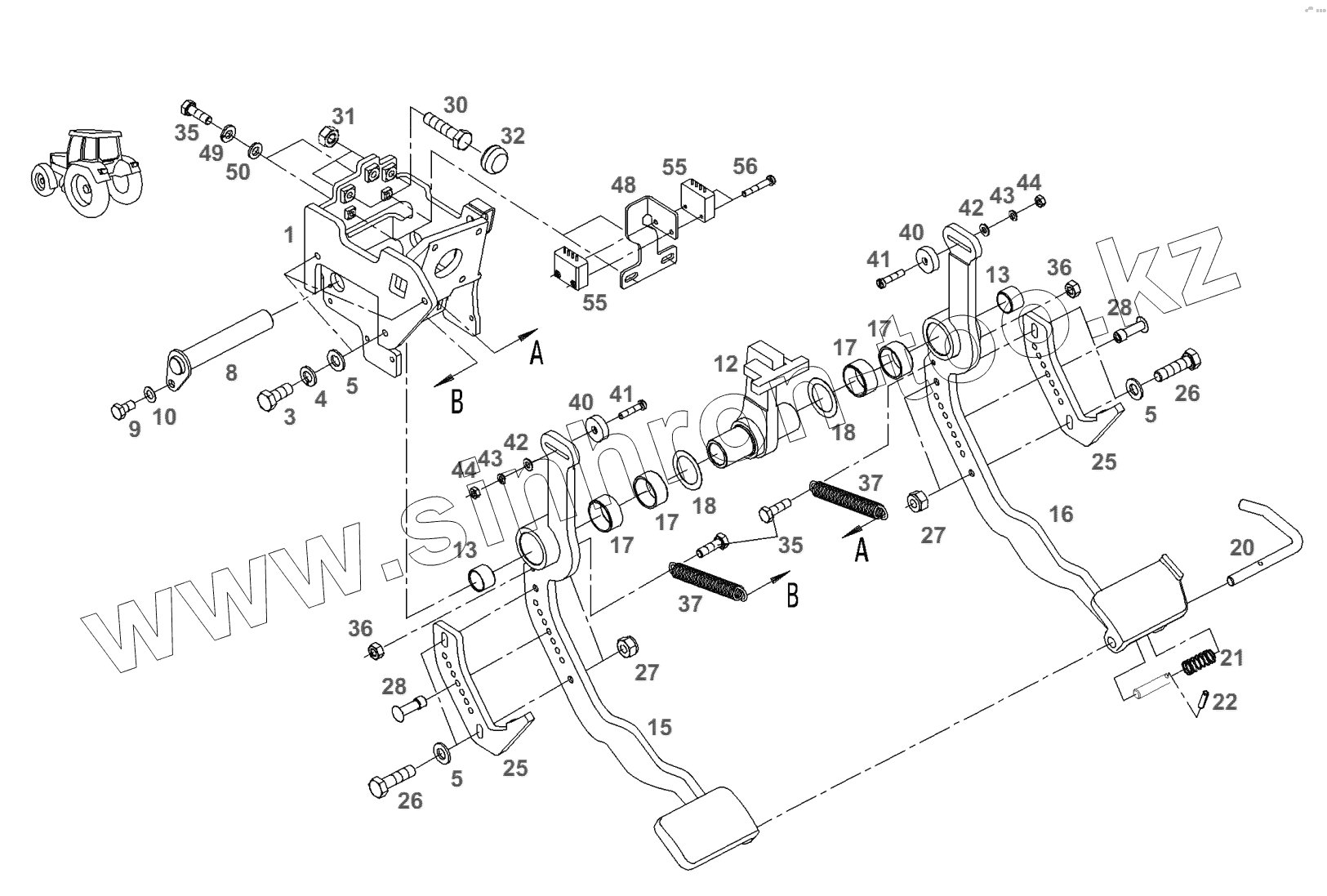

Каталог запасных частей к технике: AGCO Fendt-936 часть1. Коробка передач-тормоз ножной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
5
5
8
9
10
12
13
13
15
16
17
17
17
17
18
18
18
20
21
22
25
25
26
26
27
27
28
28
30
31
32
35
35
36
36
37
37
40
40
41
41
42
42
43
43
44
44
48
49
50
56
Позиция на иллюстрации Заводской номер детали Название детали
1 Н931.151.071.301 кронштейн подшипника
3 Х487.527.741.000 винт шестигранный
4 Х520.803.901.000 кольцо пружинное
5 Х450.006.308.000 шайба
8 Н931.151.071.350 палец
9 Х487.520.441.000 винт шестигранный
10 Х521.403.047.000 шайба упругая
12 Н931.151.071.040 рычаг
13 Х609.535.100.000 втулка подшипника
15 Н931.151.071.330 педаль тормоза
16 Н931.151.071.340 педаль тормоза
17 Х609.535.401.000 втулка подшипника
18 Х534.661.246.000 шайба регулировочная
18 Х534.638.446.000 шайба регулировочная
20 822.100.070.180 фиксатор
21 Х699.308.300.000 пружина
22 Х500.615.346.000 SP-стержень
25 931.151.071.820 вкладыш
26 Х487.528.141.000 винт шестигранный
27 Х434.102.440.000 гайка
28 Х444.919.800.000 заклепка
30 Х487.528.241.000 винт шестигранный
31 Х428.202.439.000 гайка
32 178.109.100.050 прибор
35 Х487.520.741.000 винт шестигранный
36 Х428.202.239.000 гайка
37 Х699.415.700.000 пружина натяжная
40 Х830.120.050.000 магнит
41 Х461.717.939.000 болт цилиндрический
42 Х450.003.308.000 шайба
43 Х520.802.201.000 кольцо пружинное
44 Х428.201.839.000 гайка
48 931.151.071.050 панель
49 Х520.803.001.000 кольцо пружинное
50 Х450.005.108.000 шайба
56 Х461.718.139.000 болт цилиндрический
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
